12KV-40.5KV系列
 |

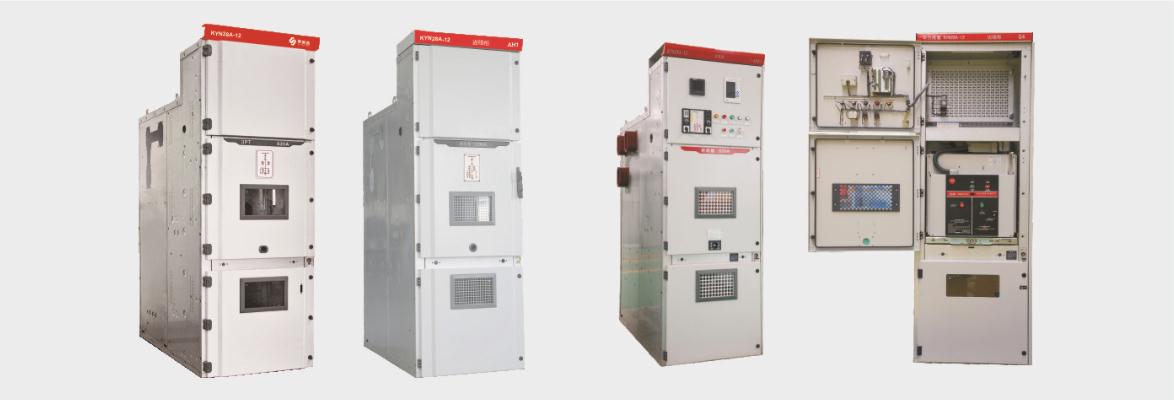

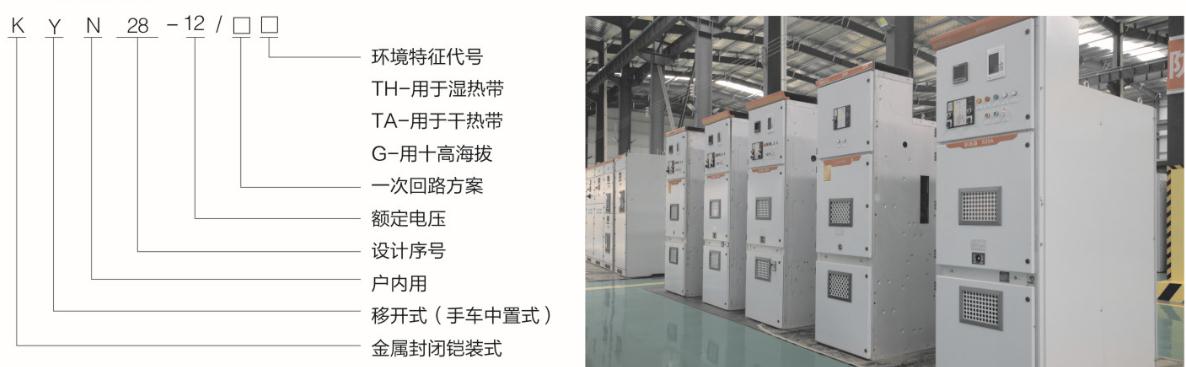

型号及含义 |
|
|
使用环境条件 |
周围空气温度：最高温度+40℃，最低温度-15℃。
湿度条件：日平均相对湿度：≤95%，日平均水蒸气压力不超过2.2kPa；月平均相对湿度：≤90%，月平均水蒸气压力不超过1.8kPa。
海拔高度：2500m及以下。
地震烈度：不超过8度
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
无经常性的剧烈振动场所。
超过GB3906规定的正常条件下使用，由用户和制造厂协商。
|
|
订货须知（订货时须注明） |
1. 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
2. 辅助回路接线原理图、端子排列图。
3. 开关设备内的电器元件的型号、规格、数量。
4. 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
5. 如开关设备之间或进线柜需要母线桥连接，应提倛母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据。
6. 需要附件、备件时，应提出种类和数量。
7. 开关设备使用在特殊环境条件，应在订货时详细说明。
|
|
主要技术参数 |
|
项目 |
单位 |
数据 |
||
|
额定电源 |
kV |
3.6、7.2、12 |
||
|
额定频率 |
Hz |
50 |
||
|
断路器额定电流 |
A |
630、1250、1600、2000、2500、3150、4000 |
||
|
开关设备额定电流 |
A |
630、1250、1600、2000、2500、3150、4000 |
||
| 额定短时耐受电流(4s) |
kA |
16、20、25、31.5、40、50 |
||
| 额定峰值耐受电流(峰值) |
kA |
40、50、63、80、100、125 |
||
| 额定短路开断电流 |
kA |
16、20、25、31.5、45、50 |
||
| 额定短路关合电流(峰值) |
kA |
40、50、63、80、100、125 |
||
| 额定绝缘水平 | 1min工颇耐受电压 |
极间、极地间 |
kV |
24、32、42 |
|
断口间 |
kV |
24、32、48 |
||
| 雷电冲击耐受电压（峰值） | 极间、极地间 |
kV |
40、60、75 |
|
| 断口间 |
kV |
46、70、85 |
||
| 防护等级 |
开关设备外壳 |
|
IP4X |
|
|
隔室间（柜门打开时） |
|
IP2X |
||
注：1、电流互感器的短路容量应单独考虑。
2、ZN63A-12技术参数详见相应样本。
3、海拔1000m型额定电流≤1250A额定断路开断电流≤31.5kA。
|
|
结构特征 |

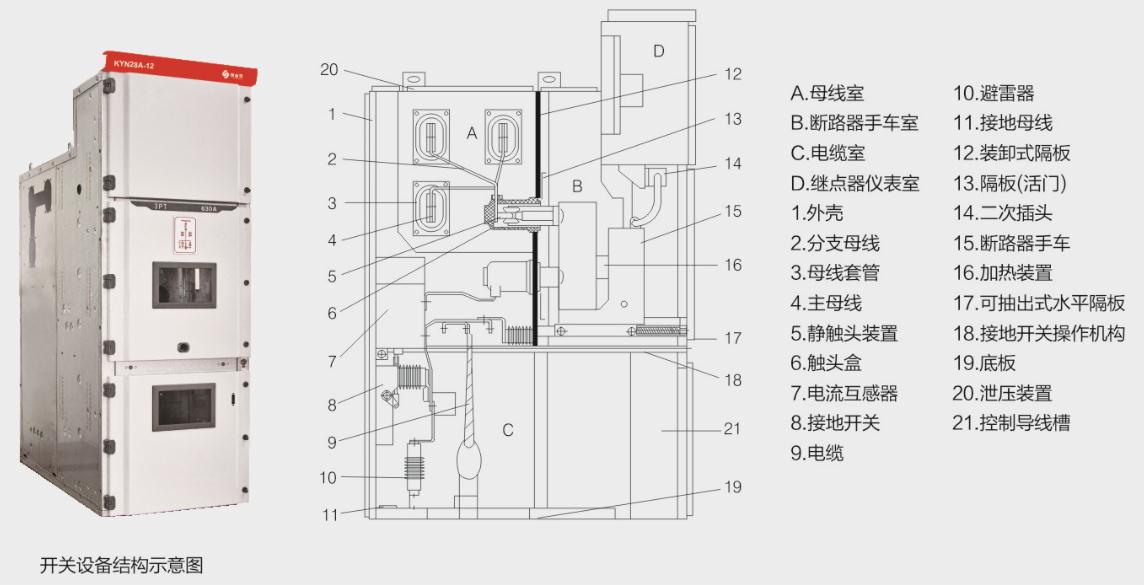

1.开关设备结构(见下图)
2.全金属组装，模数化组装式结构。
3.柜体选用进口的覆铝锌薄钢板，经FMS柔性加工系统加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，精度高、抗腐蚀、重量轻、高强度、通用性强。
4.可配装生产的ZN63A-12S1)系列或进口ⅣD4系列真空断路器，适用性广、可靠性高、免维护。
5.手车设工作、试验位置,各位置均有定位和显示装置，安全可靠。
6.同规格车可自由互换，互换性强。
7.由专用运载车运送手车，操作轻便、灵活。
8.电缆室可安装多达9根单芯电缆。
9.可靠的机械、电气联锁装置，完全满足“五防”要求。
10.高压室均有泄压通道，确保人身安全。
11.面门装有观察窗，可观察室内元件的工作状态。
|
|

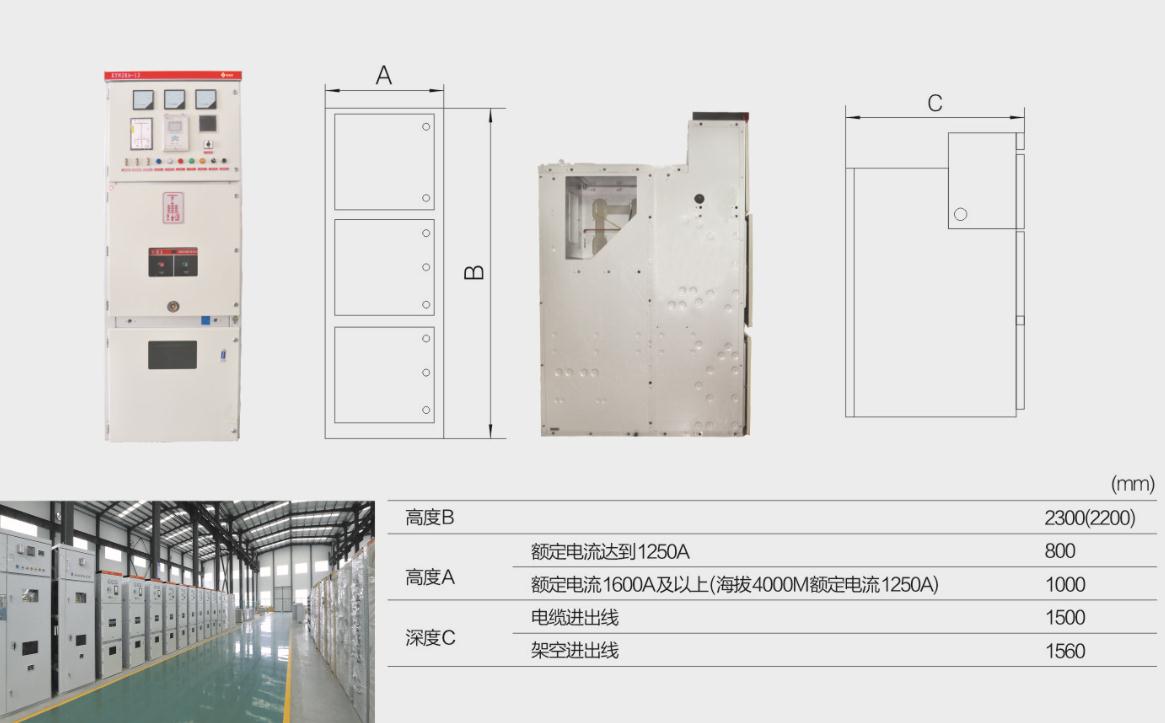

外形尺寸 |
|
|

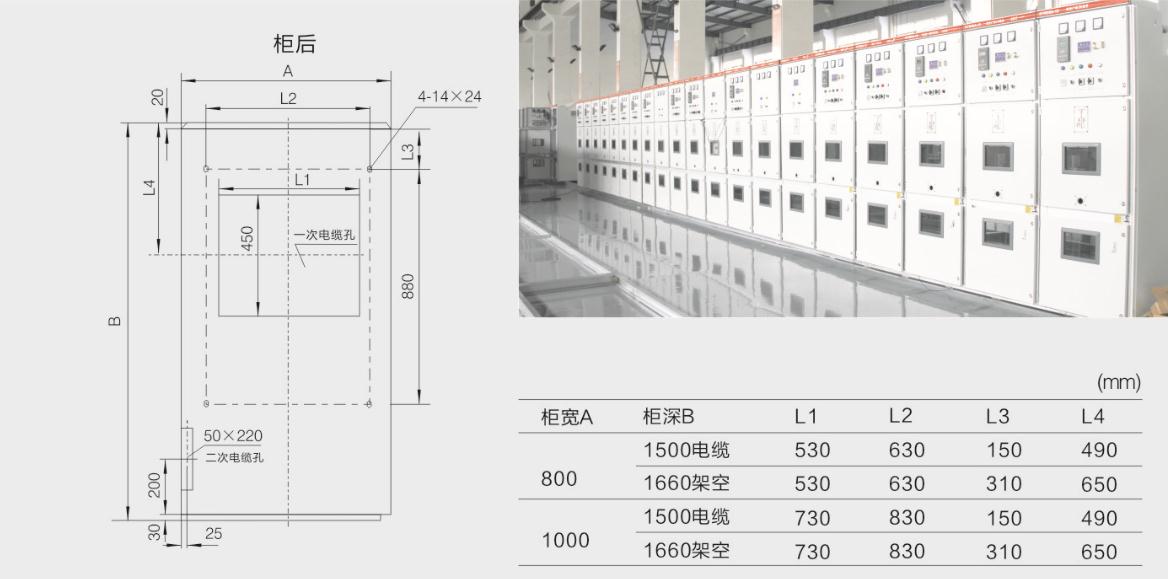

安装尺寸 |
