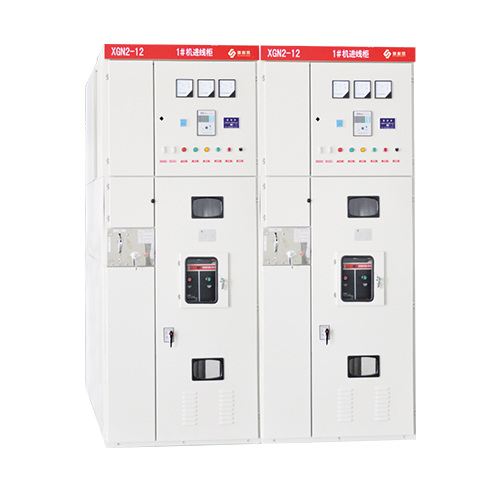

XGN-12(Z)箱型固定交流金属封闭开关设备
XGN口-12(乙)箱式固定交流金属封闭开关设备(简称“开关设备”),适用于额定电压为36-12kV、50Hz,额定电流630A-3150A三相交流单母线、双母线、单母线带旁路系统,作为接受和分配电能之用。可满足各种类型发电厂、变电站(所)及工旷企业的使用要求。本产品符合国家标准GB3906《3~35kV交流金属封闭开关设备》、|EC298《交流金属封闭丌关设备和控制设备》、及DU/T402DLT404标准,达到“五防”闭锁要求。

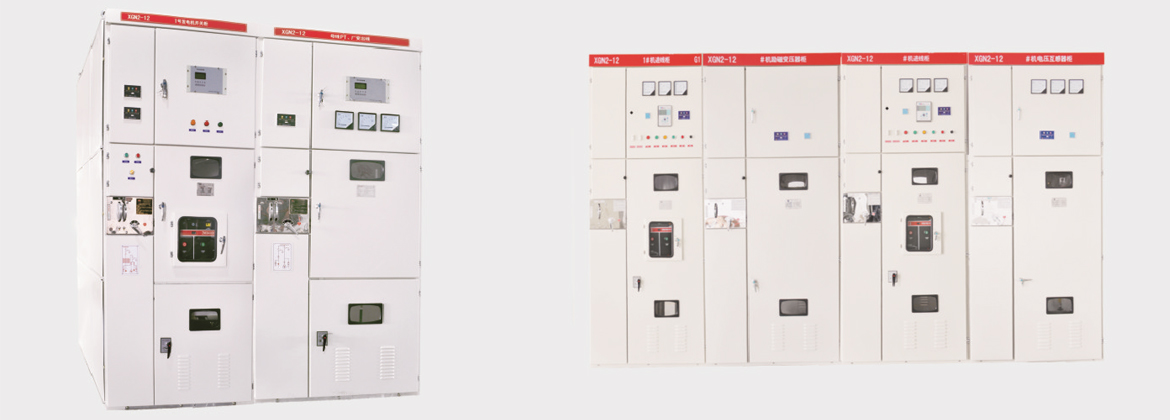

产品介绍

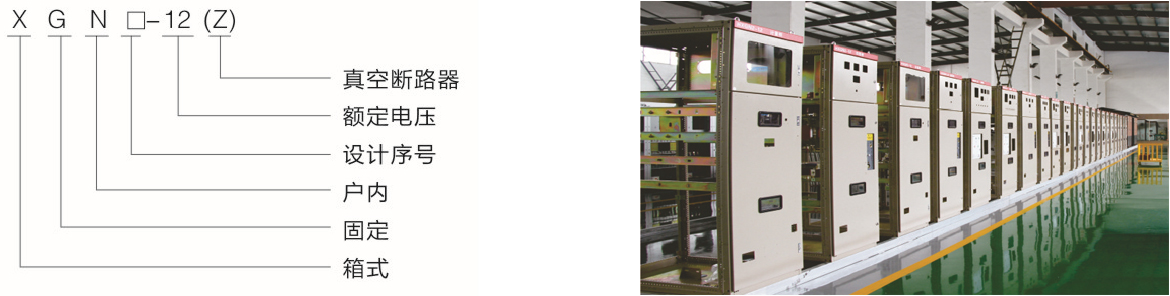

型号及含义




使用环境条件


周围空气温度:最高温度+40℃,最低温度-15℃。

湿度条件:日平均相对湿度:≤95%,日平均水蒸气压力不超过2.2kPa;月平均相对湿度:≤90%,月平均水蒸气压力不超过1.8kPa。

海拔高度:2500m及以下。

地震烈度:不超过8度

没有腐蚀性或可燃性气体等明显污染的场所所。

注:有特殊要求与本公司协商解决。



订货须知(订货时须注明)


1. 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。

2. 辅助回路接线原理图、端子排列图。

3. 开关设备内的电器元件的型号、规格、数量。

4. 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

5. 如开关设备之间或进线柜需要母线桥连接,应提倛母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据。

6. 需要附件、备件时,应提出种类和数量。

7. 开关设备使用在特殊环境条件,应在订货时详细说明。





主要技术参数


  名称
单位
  数据
  额定电压
kV
  3.6、7.2、12
  额定电流
Hz
  630~3150
  额定短时耐受电流(4s) kA
  185/215
  额定峰值耐受电流(峰值) kA
  2000
  额定短路开断电流 kA
 40、50、80、100
  额定短路关合电流(峰值) kA
  40、50、80、100
  额定绝缘水平   1min工颇耐受电压    极间、极地间
kV
  20、25、31.5
   断口间
kV
  50、63、80
  雷电冲击耐受电压(峰值)   极间、极地间 kV
  50、63、80
  断口间 kV
  DC:110 200,AC:110 220
  额定短路持续时间
S
  4
  防护等级
  IP2X
  主接线型式

  单母线分段及单母线带旁路
  操作机构方式

  电磁,弹簧储能
  外形尺寸(宽××高)
mm
  1100×1200×2650(一般型)
  重量
kg
  1000


结构特征


XGN-12开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、电缆室、继电器室等,室与室之间用钢板隔开。

断路器室在柜体前下部,断路器的转动的拉杄与操动机构连接,断路器上接线端子与上隔离开关连接,断路器下接线端子与电流互感器连接,电流互感器与下隔离开关的接线端子连接,断路器室还设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放。

母线室在柜体后上部,为了减小柜体高度,母线呈品字形排列,以7350N抗弯强度的瓷质绝缘子支持,母线与上隔离开关接线端子相连接,相邻两柜母线室之间可隔离。

电缆室在柜体下部的后方,电缆室内支持绝缘子可设有电压监视装置,电缆固定在支架上,对于主结线为联络方案时,本室则为联络电缆室。继电器室在柜体上部前方,室內安装板可安装各种继电器等,室內有端子排支架,门上可安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。

断路器的操动机构裝在正面左边位置,其上方为隔离开关的操作及联锁机构。开关柜为双面维护,前面检修继电器室的二次元件,维护操动机构,机械联锁及传动部分,检修断路器。后面维修主母线和电缆终端,在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线,其截面为4×40mm。

机械联锁为了防止带负荷分台隔离开关,防止误分误合断路器,防止误入带电间隔;防止带电合接地开关;防止带接地刀合闸,开关柜采用相应的机械联锁,机械联锁的动作原理如下:

停电操作(运行一检修)

开关柜处于工作位置,即上下隔离开关、断路器处于合闸状态,前后门已锁好,并处于带电运行之中,这时的小手柄处于工作位置。先将断路器分闸后,再将小手柄扳到“分断闭锁”位置,这时断路器不能合闸,将操作手柄插入下隔离的操作孔内从上往下拉,拉到下隔离分闸位置,将手柄拿下,再插入上隔离操作孔內,从上往下拉,拉到上隔离分闸位置,再将操作手柄拿下,插入接地开关操作孔内,从下向上推,使接地开关处于合闸位置,这时可将小手柄扳至“检修”位置。可先打开前门,取出门后边钥匙打开后门,停电操作完毕,检修人员对断路器室及电缆室进行维护和检修。

送电操作(检修-运行)

若已检修完毕,需要送电,其操作程序如下:将后门关闭,钥匙取岀后关前门,将小于柄从“检修”位置扳到“分断闭锁”位置,这时前门被锁定,断路器不能合闸,用操作手柄插入接地开关操作孔内,从上向下拉,使接地开关处于分闸位置,将操作手柄拿下,再插入上隔离的操作孔内,从下向上推,使上隔离处于合闸位置,将操作手柄拿下,插入下隔离的操作孔内,从下向上推,使下隔离处于合闸位置,取岀操作手柄,将小手柄扳至工作位置,这时可将断路器合闸。

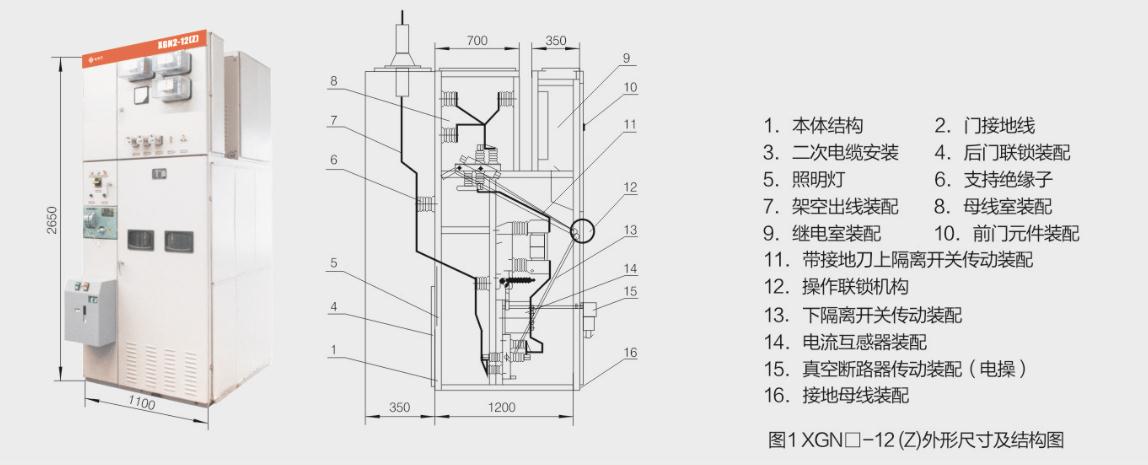

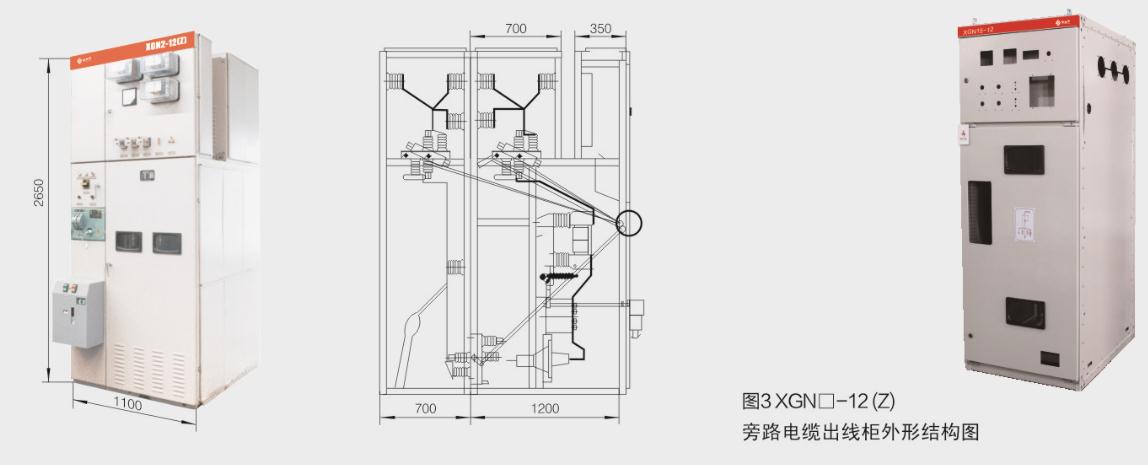

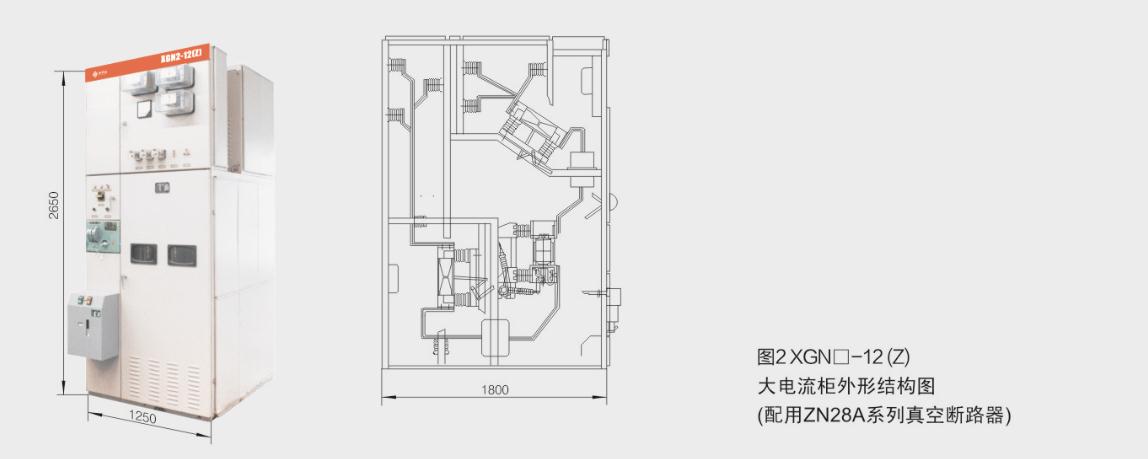

产品外形尺寸及结构图(见图1、图2、图3)




外形安装尺寸
