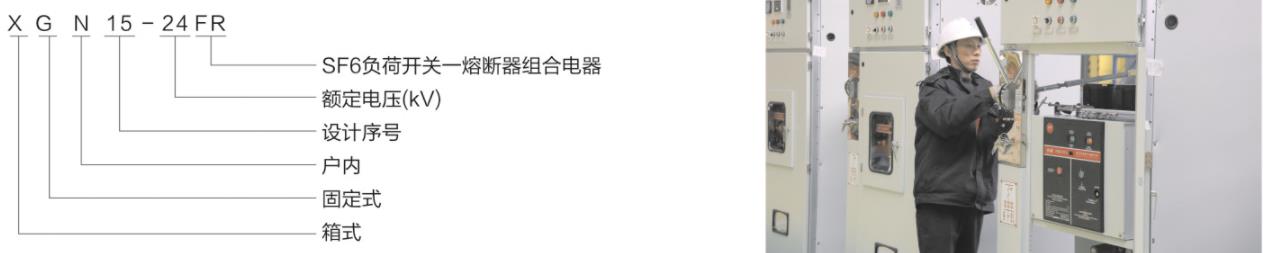

型号及含义

开关柜结构

注:ⅩGN15-24型单元式六氟化硫环网柜由以下4个部分组成:①母线室②主开关③电缆室④操作机构、联锁机构和低压控制

①母线室：母线室布置在柜的上部。在母线室中主母线连接在一起,贯穿整排开关柜。

②负荷开关：开关室内装有一个六氟化硫负荷开关(FLN36或者FLN56)，负荷开关的外壳为环氧树脂浇注而成，充六氟化硫(SF6)气体为绝缘介质，在壳体上设有观察孔。开关室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器。

③电缆室：负荷开关柜有宽裕的电缆室，主要用于电缆连接，使单芯或三芯电缆可以采用最简单的非屏蔽电缆头进行连接，同时充裕的空间还可以容纳避雷器、电流互感器、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置。电缆室底板配密封盖和带支撑架的大小相宜的电缆夹。电缆室底板和门前框可以拆下，方便电缆安装。

④操作机构、联锁机构和低压控制室：带联锁的低压室同时起到控制盘的作用。低压室内装有带位置指示器的弹簧操作杋枃和机械联锁装置，也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置。并可更换整个上部单元。

使用环境条件

海拔高度：2500m及以下。

环境温度：上限+40℃，下限-5℃

相对湿度：日平均值不大于85%(+25℃时)。

地震烈度：没有剧烈震动和颠簸及垂直倾斜不超过5度的场所。

环境条件：没有爆炸危睑的场所。

注：超出上述正常使用条件时,用户可与制造厂协商确定。

订货须知（订货时须注明）

1. 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。

2. 辅助回路接线原理图、端子排列图。

3. 开关设备内的电器元件的型号、规格、数量。

4. 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

5. 如开关设备之间或进线柜需要母线桥连接，应提倛母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据。

6. 需要附件、备件时，应提出种类和数量。

7. 开关设备使用在特殊环境条件，应在订货时详细说明。

优点

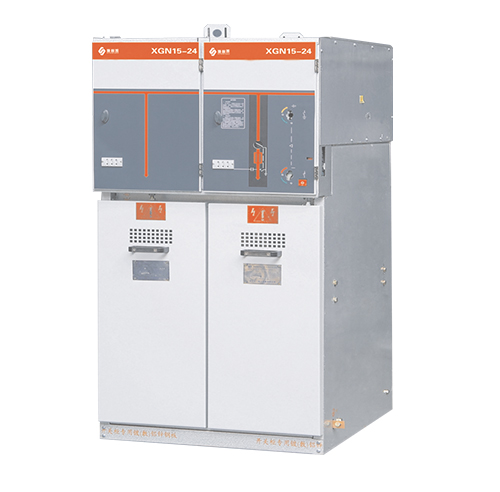

本公司生产的GN15-24型单元式环网开关柜，柜体采用敷铝锌板经数控机床加工后铆接而成，比传统企业产品外型更加美观，柜体更加坚固，性能更加稳定又因SF6环网柜具有体积小(宽50ommx高2000×深1200mm)，结构简单，免维护，价格合理等诸多优点，深受市场的亲睐。本公司产品在江苏已大量应用并安全运行。
