箱式变电站
 |

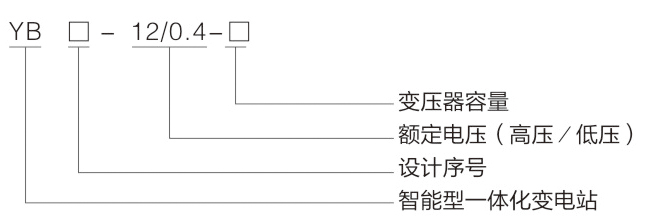

型号及含义 |
|
|
功能及特点 |
1、高压开关设备、变压器、低压开关设备三位一体，成套性强。
2、高、低压保护完善，运行安全可靠，维护简单。
3、占地少，投资省、生产周期短、移动方便。
4、接线方案灵活多样。
5、结构独特：独特蜂窝式结构双层（复合板）外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钛合金、铝合金、冷轧板彩钢板可选。

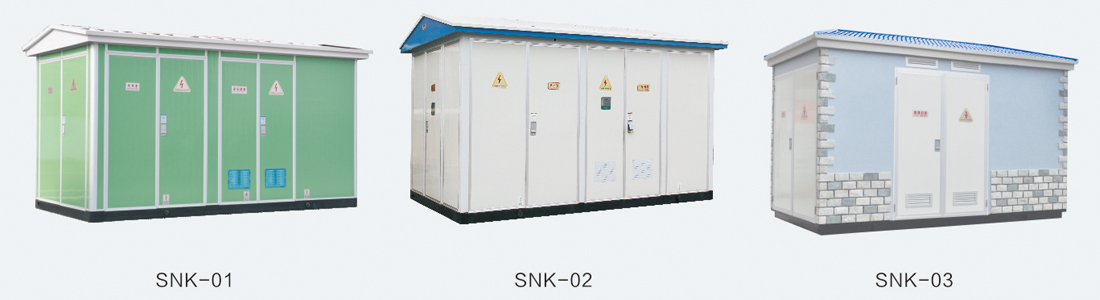

6、型式多样：通用型、别墅型、紧凑型等多种样式。
7、高压环网柜内可装配网自动化终端（FT∪）实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。
|
|
正常使用条件 |
海拔高度：不超过2500m。
环境温度：-25℃——+40℃。
相对湿度：日平均值不大于95%，月平均值不大于90%。
安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
|
|
高压侧 |
智能型一体化变电站高压一般采用负荷开关熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kV以上的变压器，可选用ZN12,ZN28,VS1等真空断路器保护。
|
|
低压侧 |
低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。
|
|
订货须知（订货时须注明） |
1、变电站型号、数量。
2、变压器的型号、数量。
3、高压和低压一次接线方案及主要元件的型号和参数。
4、外壳的材料及颜色。
5、需要附件、备件时，应提出种类和数量。
6、开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。
智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或 NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。
本产品符合下列标准：GB/T17467-1998《高压/低压预装式变电站》DL/T537-93《6-35k∨箱式变电站订货技术条件》
变压器
执行标准
|
|
负荷开关技术参数 |
|
名称 |
单位 |
FN12-12负荷开关 |
FGL25-12真空负荷开关 |
|
额定电压 |
kV |
10 |
|
|
最高工作电压 |
kV |
12 |
|
|
额定频率 |
Hz |
50 |
|
|
额定电流 |
A |
630 |
|
| 额定开断负荷电流 |
A |
630 |
|
| 热稳定电流(有效值) | kA/S | 20/2 | 20/4 |
| 动稳定电流 |
kA |
50 |
50 |
| 短路关合电流(峰值) |
kA |
50 |
50 |
|
满负荷开断次数 |
次 |
20 |
10000 |
| 机械寿命 |
次 |
2000 |
10000 |
|
1min工频耐压(相间及对地) |
kV |
42 |
42 |
|
雷电冲击电压(相对及对地) |
kV |
75 |
75 |
|
|
高压熔断器技术参数 |
|
型号 |
额定电压(kV) |
FN12-12负荷开关 |
FGL25-12真空负荷开关 |
熔体额定电流(A) |
|
|
英国型号 |
国内型号 |
|
|||
|
SDL※J |
|
12 |
40 |
31.5 |
6.3、10、16、20、25、31.5、40 |
|
SFL※J |
XRNT-12 |
12 |
100 |
31.5 |
50、63、71、80、100 |
|
SKL※J |
|
12 |
125 |
31.5 |
125 |
*注：由是否安装撞击器确定，N为无撞针，A为有撞针。
|
型号 |
脱扣器形式 |
脱扣器额定电流A |
通断能力KA(AC380V) |
|
DW15-630 |
热-电磁性或电子型 |
315、400、630 |
40 |
|
DW15-1000 |
|
630、800、1000 |
50 |
|
DW15-1600 |
|
1600 |
50 |
|
DW15-2500 |
|
1600、2000、2500 |
60 |
|
CW1-2000 |
智能型 |
630、800、1000、1250、1600、2000 |
65(80) |
|
CW1-3200 |
|
2000、2500、3200 |
100 |
注：（80）为高分子断型。
|
 |
 |
|
|
安装、使用与维修 |
智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规
注意以下事项：
A、用户收货时应按有关规定仔细检查，对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所。

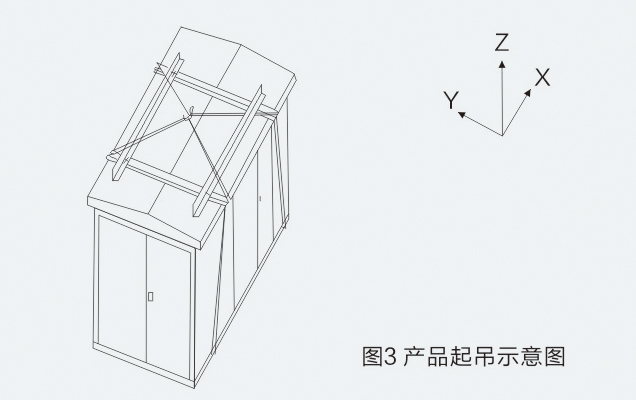

B、产品应采用专用吊具底部起吊，如图3。
C、产品水平安放在事先做好的基础上，然后将产品底座与基础之间的缝隙用水泥沙浆抹封，以免雨水进入电缆室，通过高、低压室的底封板接入高、低压电缆。
D、产品安装就位后应做好可靠接地；电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接地。所有接地应共用一组接地装置，其接地电阻应小于4欧姆，从接地网引至本产品的接地引线应不少于两条。
E、产品在安装完毕或维修后，投运前应进行如下项目的检验和试验：
（1）变电站内是否清洁。
（2）操作机构是否灵活。
（3）主要电器的通断是否灵活可靠。
（4）电器辅助触点的通断是否可靠准确。
（5）表计及继电器动作是否准确无误。
（6）仪表及互感器的变比及接线极性是否正确。
（7）所有电器安裝螺母是否拧紧，安装是否牢固可靠。
（8）母线连接是否良好，其支撑绝缘子，夹件是否安装可靠。
（9）电器的整定值是否符合要求，熔断器熔芯规格是否正确
（10）主电路及辅助电路的接点是否符合电气原理图要求。
F、维修
（1）产品中所有元件按各自的技术要求维护。
（2）若选用的变压器为油浸式，每年应按规定至少进行一次油样分析检查。
（3）运行中的高压侧开关设备，经20次带负荷或2000次无负荷分合闸操作后，应检查触头情况和灭弧裝置的损耗程度，发现异常应及时检修或更换。
（4）低压开关设备自动跳闸后，应检查分析跳闸原因，待排除故障后，方能重新投运。
（5）避雷器每年应在雷雨季节到来之前进行一次预防性试验。
|
|

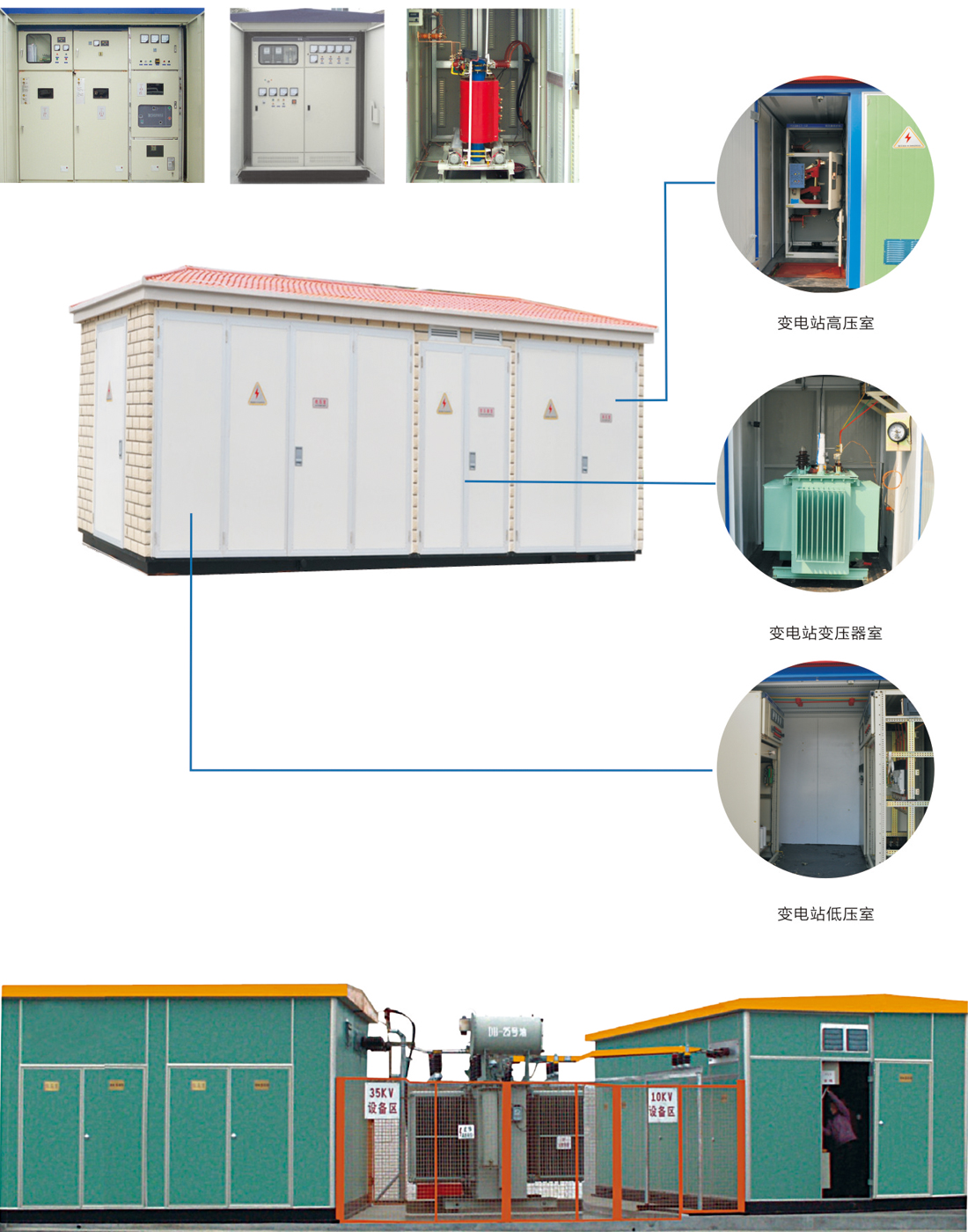

变电站结构图 |
|
|

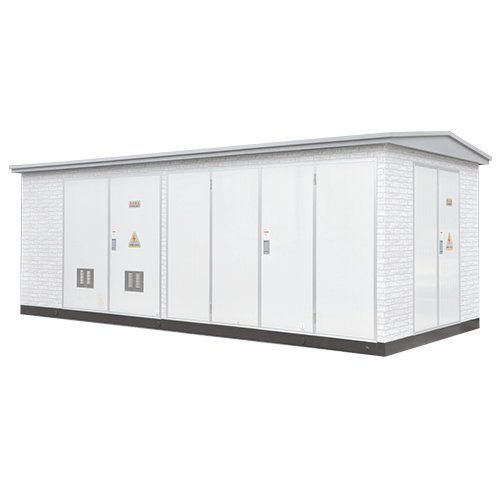

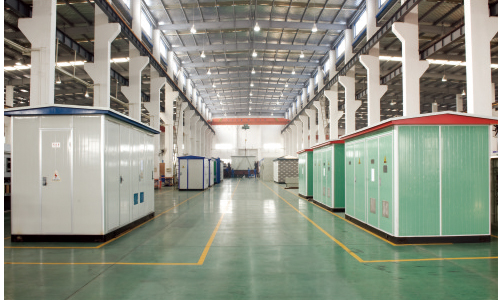

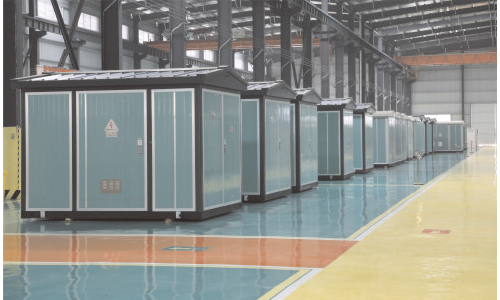

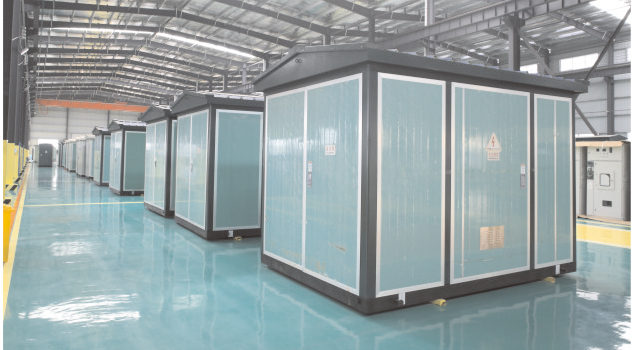

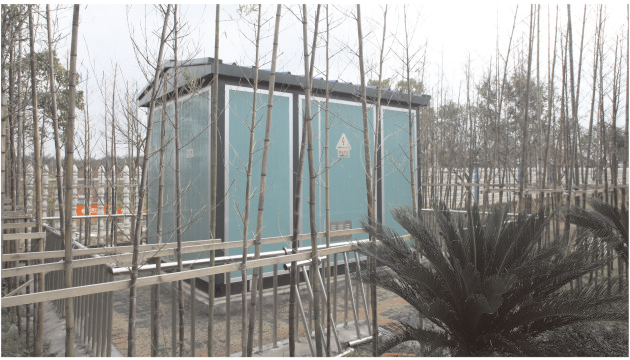

产品展示 |
