箱式变电站
 |
用途 |
广泛用于城市电网改造、住宅小区等各类公共场所以及厂矿、宾馆、机场、铁路、码头、高速公路等户内外场所。
|
|
型号及含义 |
|
|
正常使用条件 |
海拔高度不超过2500m。
环境温度：-35℃——+40℃。
相对湿度：日平均值不大于95%，月平均值不大于90%
安裝场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于3°。
|
|
执行标准 |
本产品符合下列标准：GB/T17467-1998《高压/压预装式变电站》DL/T537-93《6-35kV箱式变电站订货技术条件》
|
|
订货须知（订货时须注明） |
1.主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
2.辅助回路接线原理图、端子排列图。
3.开关设备内的电器元件的型号、规格、数量。
4.开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
5.如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据。
6.需要附件、备件时，应提出种类和数量。
7.开关设备使用在特殊环境条件，应在订货时详细说明。
|
|
技术参数 |
|
项目 |
单位 |
数据 |
|
额定电压 |
kV |
10/0.4(高压/低压) |
|
最高工作电压 |
kV |
12(高压侧) |
|
额定频率 |
Hz |
150 |
|
额定容量 |
kVA |
150-1600 |
| 1min工频耐压 |
kV |
35 |
| 雷电冲击电压 | kV | 75 |
| 冷却方式 |
|
油浸自冷 |
| 高压后备熔断器开断电缆 |
kA |
50 |
|
插入式熔断器开断电流 |
kA |
2.5 |
| 环境湿度 |
℃ |
-35~+40 |
|
线圈允许温升 |
k |
65 |
|
无载调压 |
|
±5%或±2×2.5% |
|
噪声等级 |
db |
50 |
|
防护等级 |
|
IP43 |
|
|
变压器 |
选用新型S9系列变压器身，损耗低，过载能力好，抗短路能力强，所有紧固件均经过防护处理。也可选用性能更优良的S11系列环型无接缝铁芯变压器。
|
容量kVA |
电压kV |
联接组标号 |
空载电流% |
空载损耗W |
阻抗电压% |
负载损耗W |
|||||
|
高压 |
低压 |
S9 |
S10 |
S11 |
S9 |
S10 |
S11 |
||||
|
160 |
10±5%或±2×2.5% |
0.4 |
Dyn11Y.yno |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 | 2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
4.0 |
2600 | |||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 | ||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 | ||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 | ||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 | ||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 | ||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 | |||
|
1000 |
0.7 |
0.7 |
- |
1700 |
1260 |
- |
10300 | ||||
|
1250 |
0.6 |
0.6 |
- |
1950 |
- |
- |
12000 |
||||
*注：由是否安装撞击器确定，N为无撞针，A为有撞针。
|
|
熔断器 |
美式箱变髙压侧由后备保护熔断器和插λ式熔断器串联提供全范围保护，原理简单，经济可靠；后夆保护熔断器为油浸式髙压限流熔断器，开断容量大，仅在变压器内部故障时动作插λ式熔断器内装双敏熔丝，可提供电流与温度双重保护，双敏熔丝熔断后，可在现场方便地更换熔芯。
|
|
负荷开关 |
负荷开关为油浸式、三相联动开关、弹簧操作机构；可带负荷分合闸操作，其分合速度与操作力大小无关，型式有二工位、四工位T型、四工位∨型等可供选择。
|
|

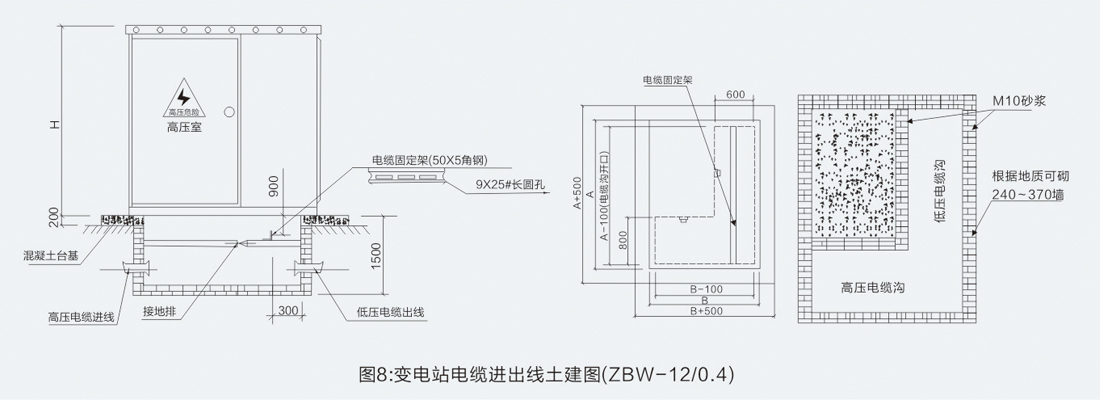

变电站电缆进出线土建图 |
|
|

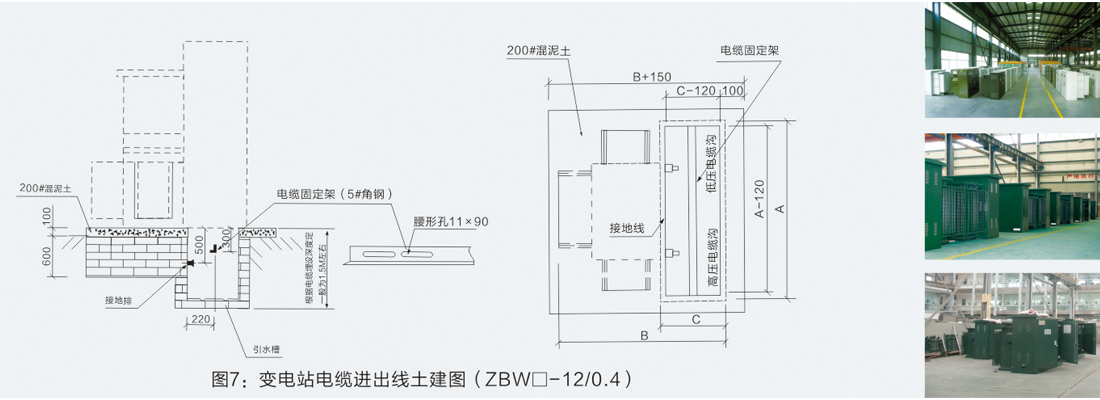

变电站电缆进出线土建 |
|
|

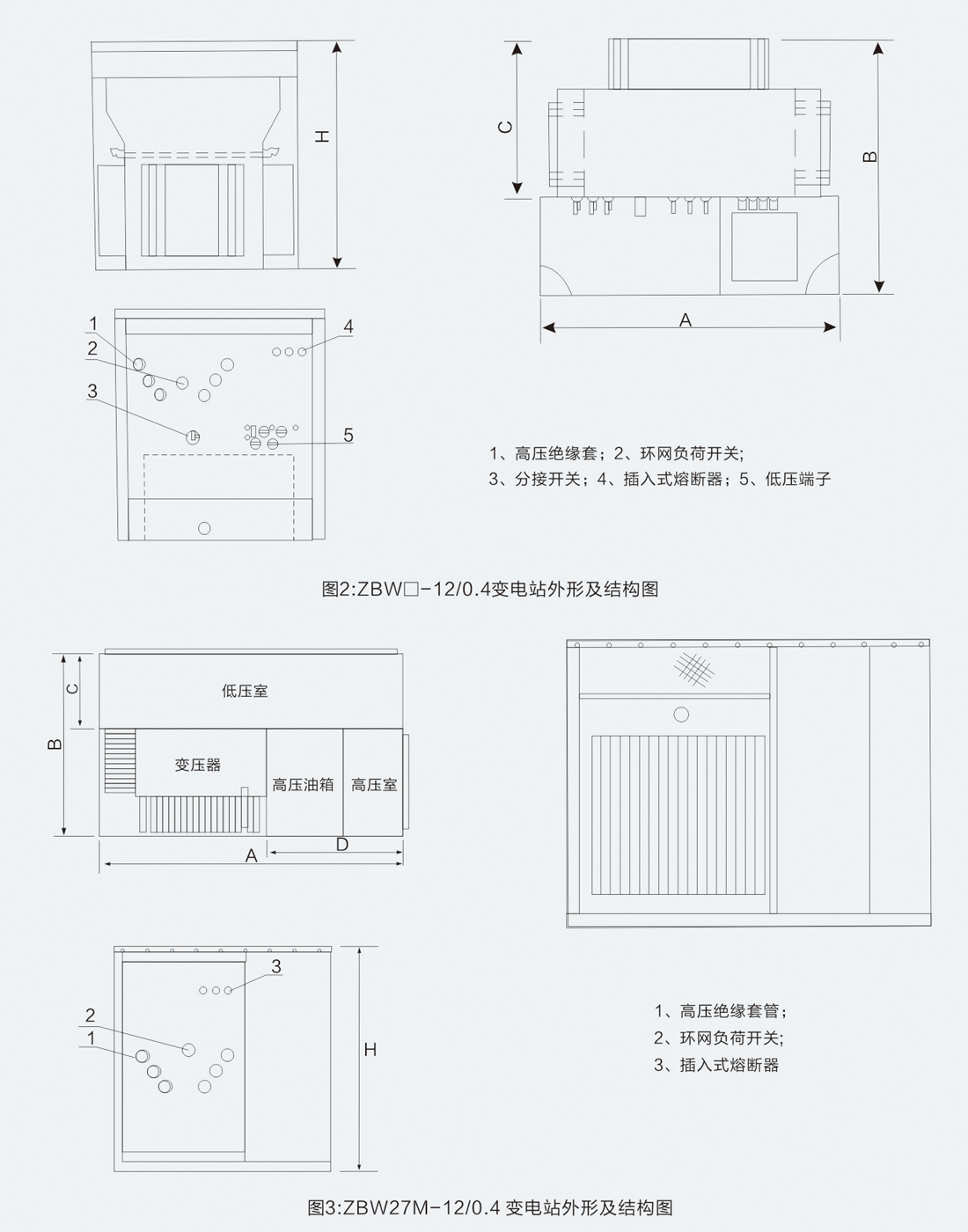

变电站外形及结构图 |
|
|

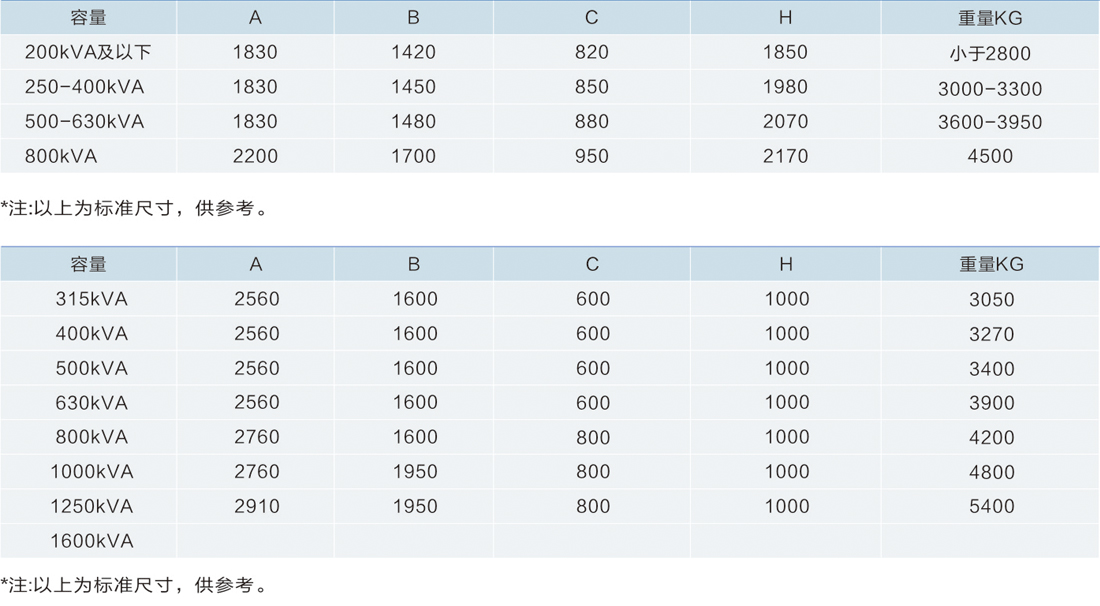

技术参数 |
|
|
四工位环网负荷开关（图四-V型） |
其结构见图4,动力片结构是“V”形结构，见图中黑色部分，图中“丨、‖”为环网供电进岀线，“T”为经后备熔断器、插入熔断器接变压器高压进线。环网负荷开关带负荷对网路进行切换。负荷开关的四个工作状态：
（1）“1-2-T”位置时，“”和“‖”两网接通变压器有电；（变电站起环网作用）
（2）“-T”位置时，“”网与变压器连通；（变电站起终端）
（3）“‖-T”位置时，“‖”网与变压器连通；（变电站起终端）
（4）“0”位置时，“|、‖”网与变压器均断开；（全部不带电）
用专用操作手柄插入负荷开关转轴，顺时针或逆时针方向旋转约130°，负荷开关毎操作一次，动力片即转动一档
开关操作举例：
操作方法一：由电源“丨”供电改为电源供电
a、将专用操作手柄插入开关轴内；
b、顺时针转动开关一次，此时开关“∨”形刀片处于“|-l-T”‘位置
c、顺时针方向再转动一次，此时“V”形刀片处在“‖-T”之间为电源“‖”供电；操作完成。
操作方法二:
a、将专用操作手柄插入开关轴内；
b、逆时针转动开关一次，此时开关“V”形刀片处于“0”位置；
c、逆时针方向再转动一次，此时“V”形刀片处在“‖-T”之间为电源“‖”供电；操作完成。
|
|

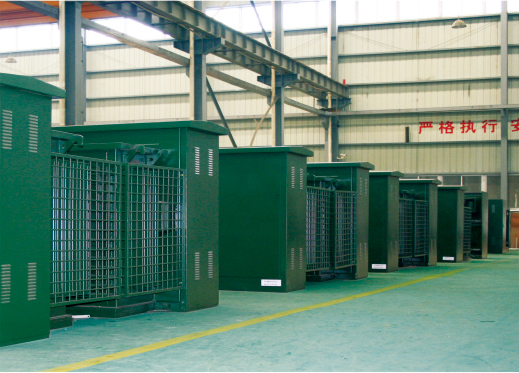

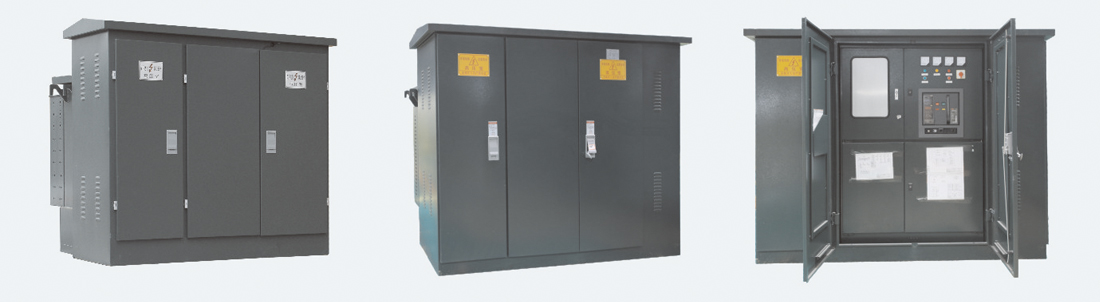

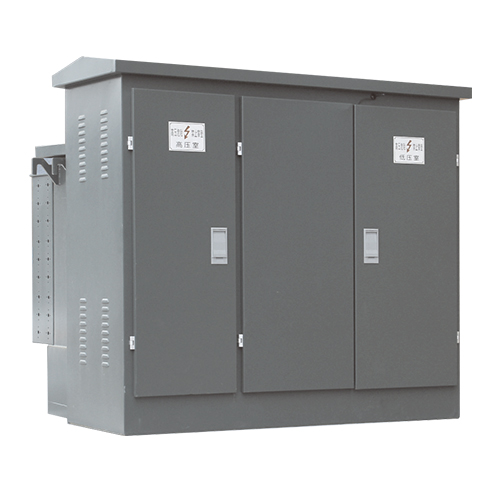

产品展示 |
