分支箱表箱
 |

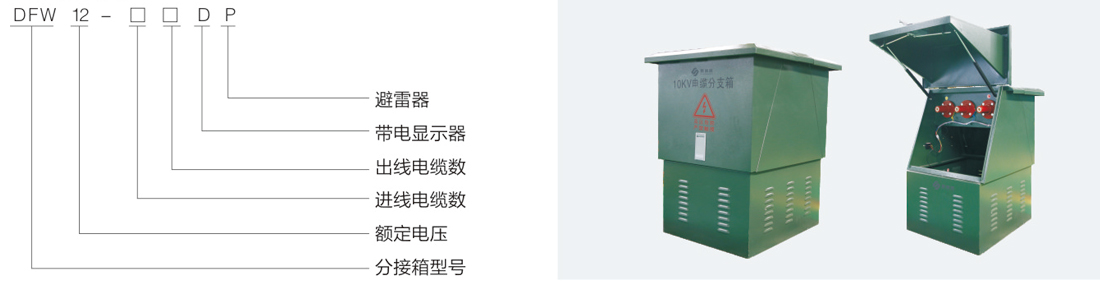

型号及含义 |
|
|
功能及特点 |
全绝缘、全密封，可保证人身安全。
户外型，防尘、防潮、抗洪水、耐腐蚀、环境适应性强。组合灵活，进出线从二路到六路，满足多种接线要求。
体积小、结构紧凑、外形美观大方、安装简单、免维护。
可带电显示器。
可带短路指示器。
可带避雷器。
|
|
结构特点 |
海拔高度不超过2500m。
环境温度：-45℃——+45℃。
相对湿度：日平均值不大于95%，月平均值不大于90%。
安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所。
若超出以上条件时用户可与我公司协商。
|
|
订货须知（订货时须注明） |
1. 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
2. 辅助回路接线原理图、端子排列图。
3. 开关设备内的电器元件的型号、规格、数量。
4. 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
5. 如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数。
6. 需要附件、备件时，应提出种类和数量。
7. 开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。
|
|

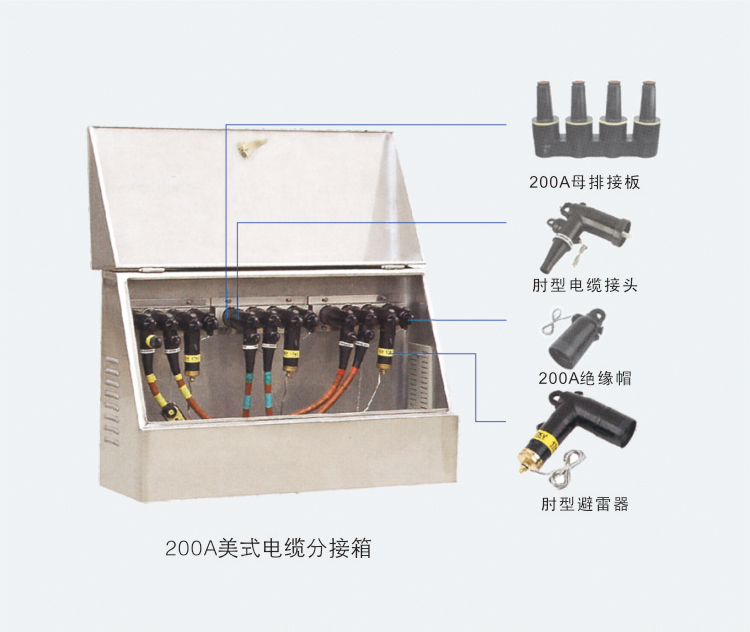

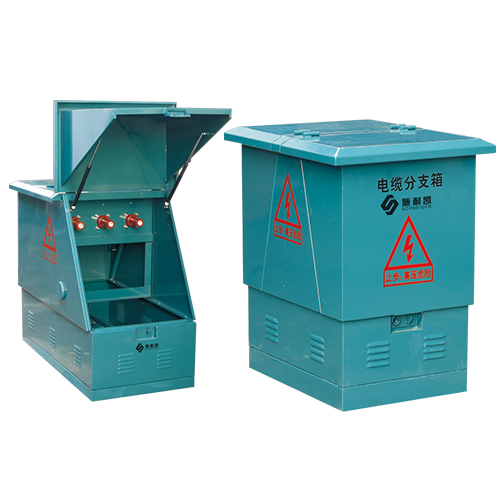

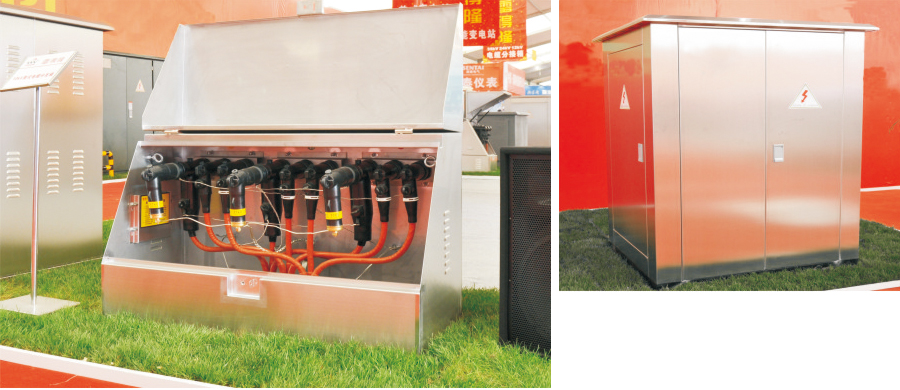

产品外观图 |
|
|

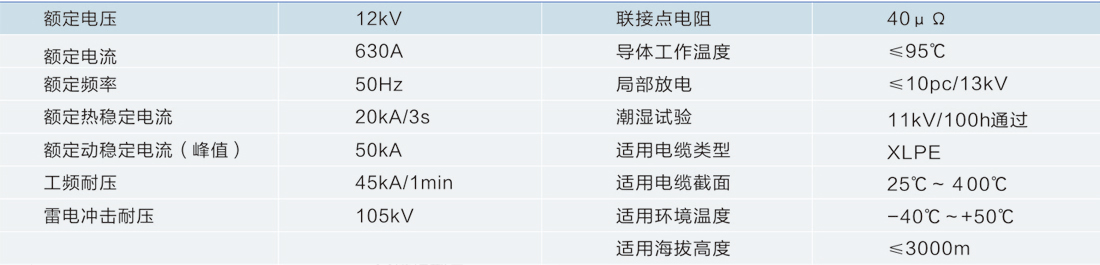

主要技术参数 |
|
|
结构说明 |
DFW-12系列电缆分支箱系户外设计，全密封结构，柜体防护等级达|P33。电缆接头支架采用不锈钢材料，外壳采用2mm优质不锈钢板制造，箱体内部由电缆仓顶板分隔成母线室和电缆仓两部分。母线室是由2mm钢板围成的密封室。电缆接头支架位于母线室的上部，用来支撑套管，套管则用来固定电缆接头，电缆接头的相同距离为180mm。如果是带避雷器型，避雷器安装在电缆接头的尾部。另外，短路指示器和带电显示器也裝在母线室内。母线室所有带电部件都进行严格的硅橡胶外包绝缘处理。电缆仓位于母线室下部，是电缆进岀的通道，仓内有电缆固定夹和接地端子。
|
|

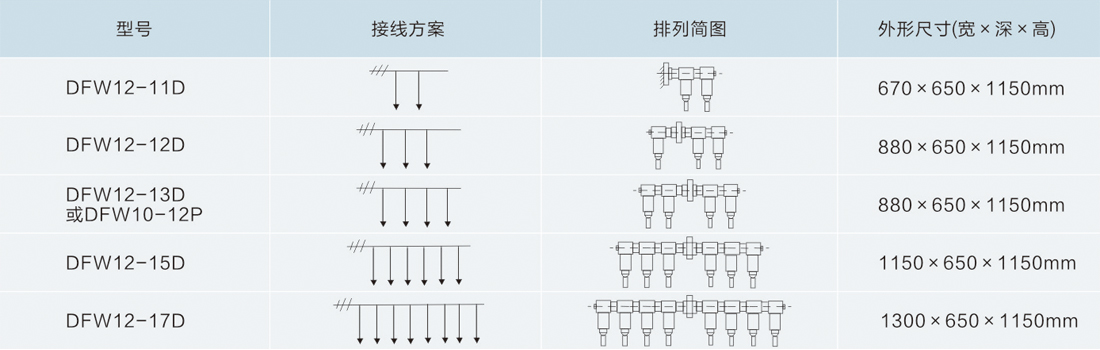

接线方案 |
|
|
排列简图说明 |
|
1、LCJ-10/630可触摸电缆前接头 2、KHT-10630可触摸电缆后接头 采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆的半导体层紧密接触，而外半导体又与电缆头外半导体层紧密接触，并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切断处的电场集中问题，而且使电缆外屏蔽层保持零电位，保证人身安全。 可触摸电缆后接头通过连接头安装在可触摸电缆前接头上，其后端通过连接头可再接一只后接头，组成多路出线，也可与避雷器连接，为电网提供过电压保护。

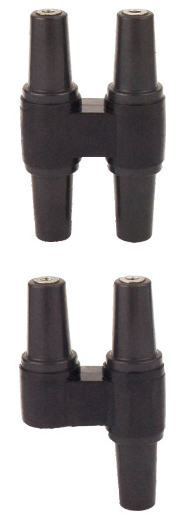

双通套管或单通套管用来支撑电缆前接头，双通套管的芯部构成母线的一段，套管由环氧树脂材料注成用螺丝固定在电缆接头支架上。 |
|
 |
|
|
短路故障指示器 |

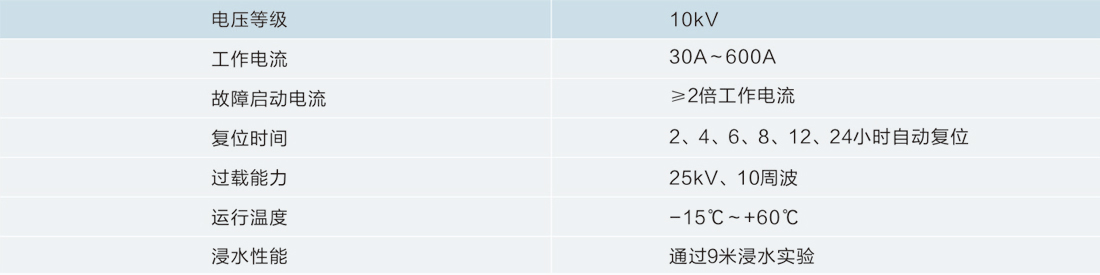

装于分接箱内进岀线电缆或分支电缆上，当故障电流通过时，指示灴闪烁，方便巡线人员迅速査找故障点，缩短停电时间；外壳采用高强度、耐老化塑料制作而成，适用于任何恶劣环境，能浸入水中。技术参数如下图：
|
|

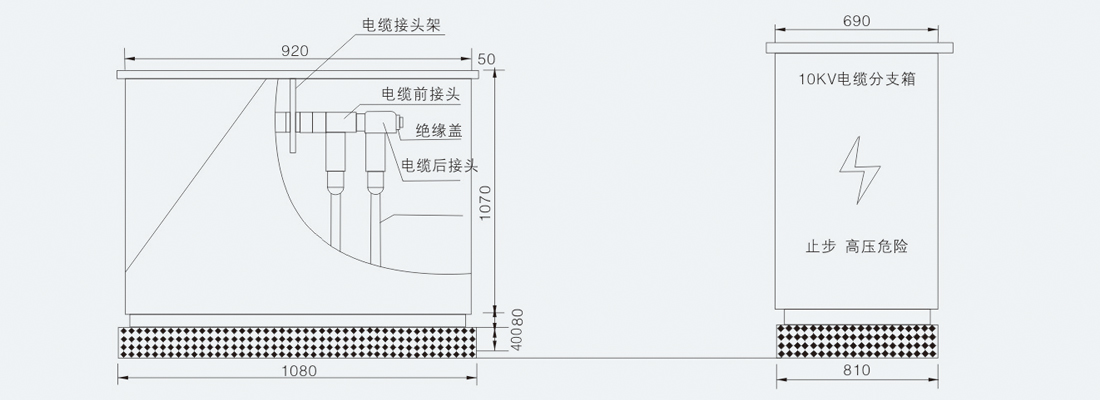

电缆连接剖面图 |
|
|

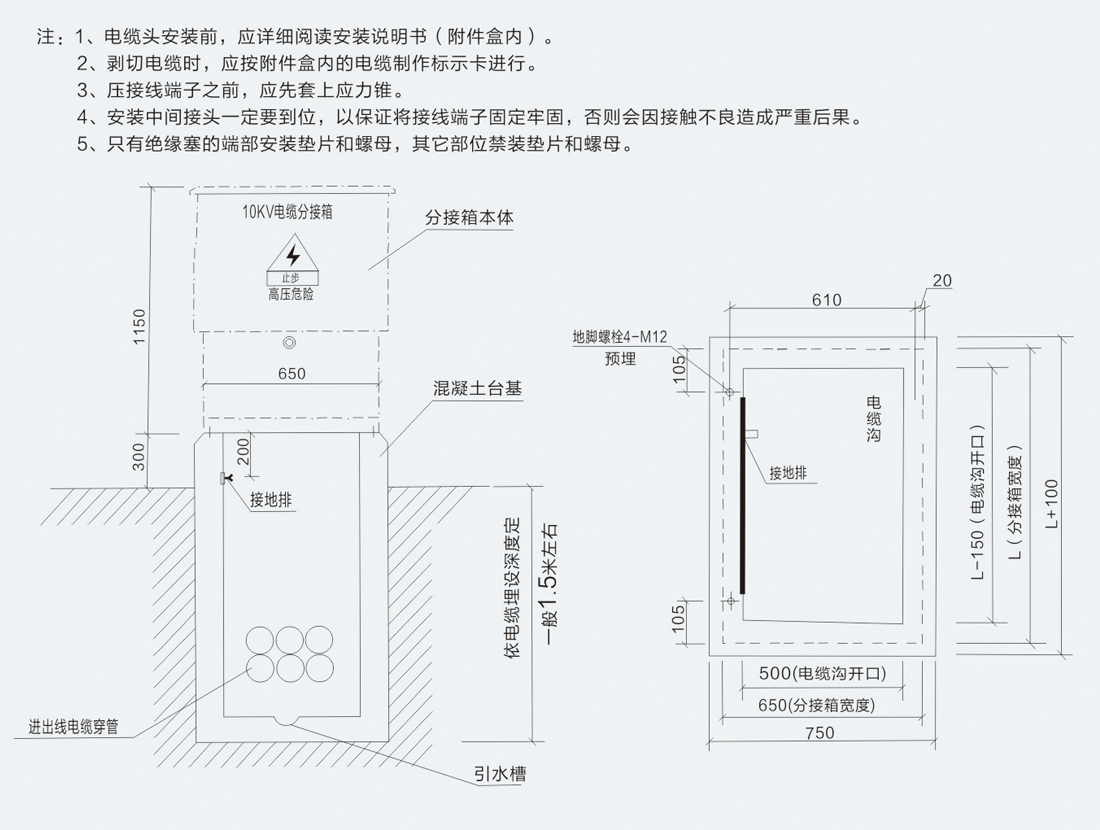

DFW-12系列分接箱基础图 |
|
|
应用与特点 |
1、应用最高电压可到24kV。可用于单芯、三芯电缆与SF6气体绝缘开关柜的连接。可适用于户内、户外安装。可用于变压器、马达或其它设备。额定电流肘型终端：250AT型终端：630A。过载电流（最长8小时）肘型终端：300AT型终端：900A。
2、特点100%工厂测试。端头后盖带有电容带电测试点，可检测回路状态。垂直、水平或其它角度均可安装。全屏蔽可触摸式，无最小安全净距要求。
3.安装
1）无需特殊安装工具。
2）安装完成即可送电

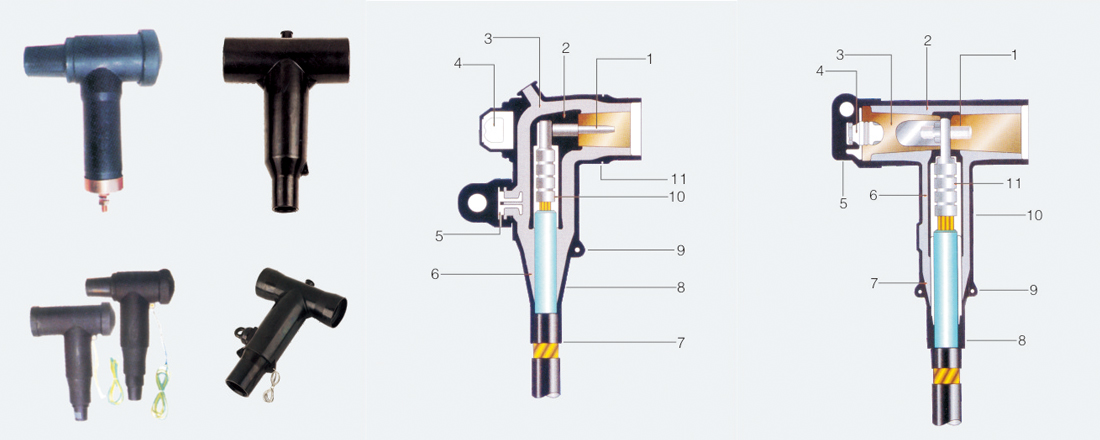

200A插拔式肘型电缆终端
1、接触头2、内屏敲：内半导电层、屏蔽金具连接处3、主绝绿：高品质的三元乙丙橡胶。4、拉环及弹簧夹具固定点。5、电容测试点，可检查回路工作状态6、应力锥电应力控制，改善电场分布。7、电缆入口。8、外屏蔽：外半导电层，使接头外部屏幕并确保处于低电位。9、接地眼：连接接地线，将屏蔽层接地10、金属压接端子。11、环行槽，可供三相固定卡环使用
630AT型电缆终端
1、固定螺栓：将T型头固定在底座套管上。2、主绝缘：高品质的三元乙丙橡胶。3、绝缘端盖：尾部绝缘，密封4、电容测试后：可检查回路工作状态。5、端帽：电容测试点的保护套6、内屏蔽：内半导电层，屏蔽金属连接处。7、应力锥电应力控制：与电统适配器一起提供电应力控制。8、电缆适配器：可调节不同截面电缆的绝缘外径，实现电应力控制9、接地眼：连接接地线，将屏蔽层接地10、外屏蔽：外半导电层，使接头外部屏蔽并确保外于低电位。11、金属压接端子。
