400V-1500V系列
产品介绍
 |

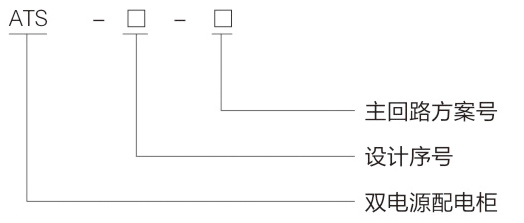

型号及含义 |
|
|
使用环境条件 |
环境温度：-50℃——+40℃，且24H内的平均温度不超过+36℃。
海拔高度：不超过2500m。
相对湿度：在周围空气湿度为+40℃时不超过50%；在较低湿度下可以有较高的相对湿度（如：+20℃时为90%），考虑到温度的变化允许产生适度的凝霜。设备安装时与垂直面的倾斜度应不超过5°，设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
注：如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。
|
|
产品结构 |

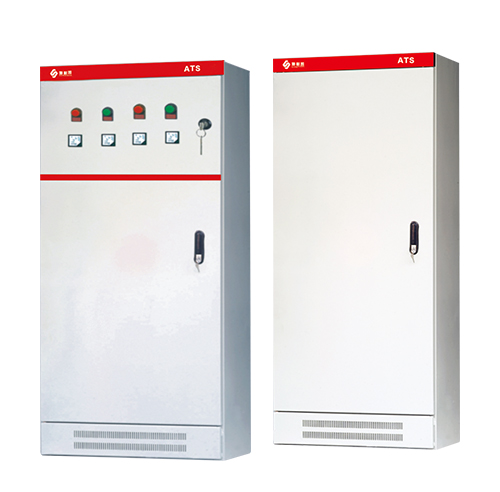

落地式双电源配电柜昰户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露，便于检修维护。本配电箱装有空气断路器，熔断器作为短路保护外，还裝有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
|
|
订货须知(订货时须注明) |
1.主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
2.辅助回路接线原理图、端子排列图。
3.开关设备内的电器元件的型号、规格、数量。
4.开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
5.如开关设备之间或进线柜需要母线桥连接，应提倛母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数。
6.需要附件、备件时，应提出种类和数量。
7.开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。
|
|
主要技术特点 |
