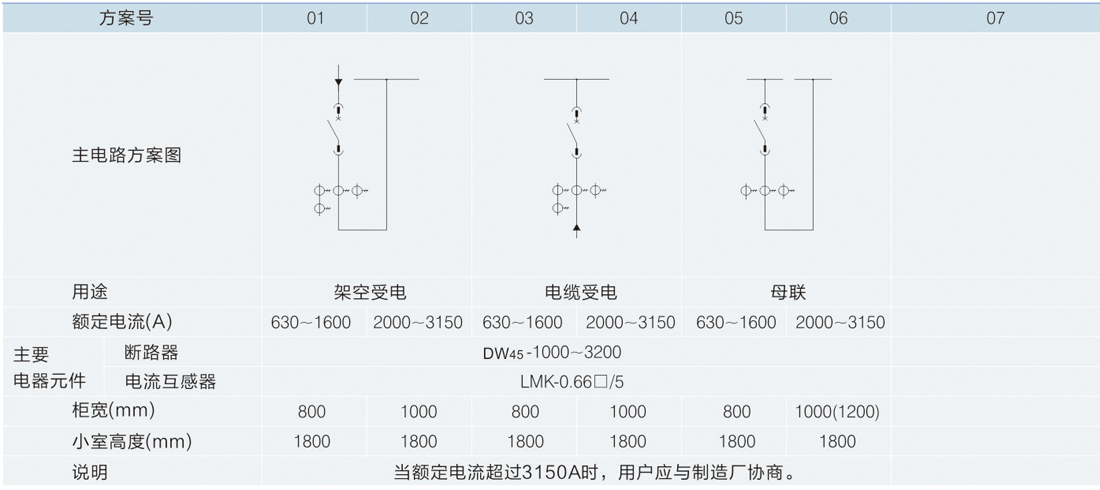

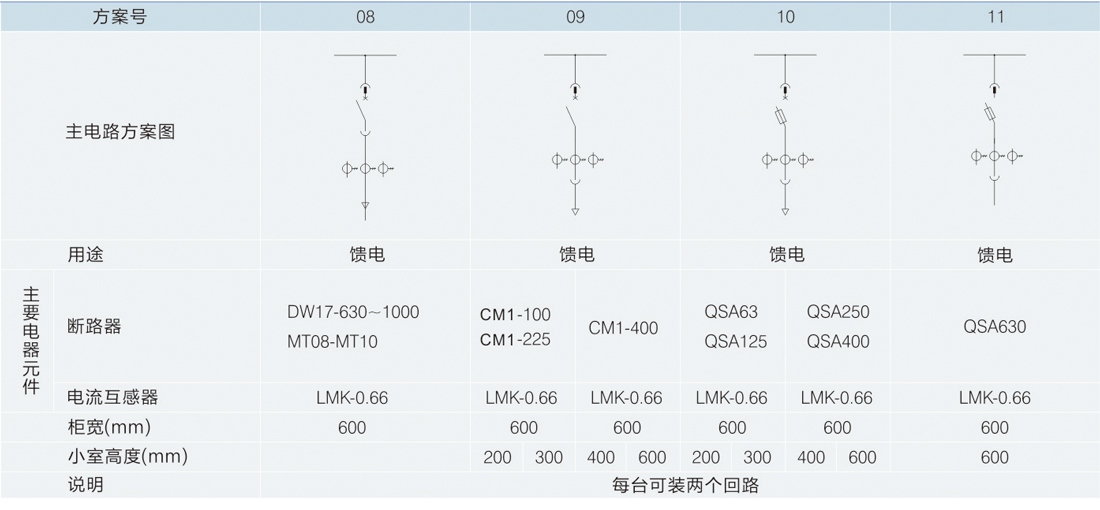

1.主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等

2.辅助回路接线原理图、端子排列图。

3.开关设备内的电器元件的型号、规格、数量。

4.开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求

5.如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数。

6.需要附件、备件时，应提出种类和数量。

7.开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。

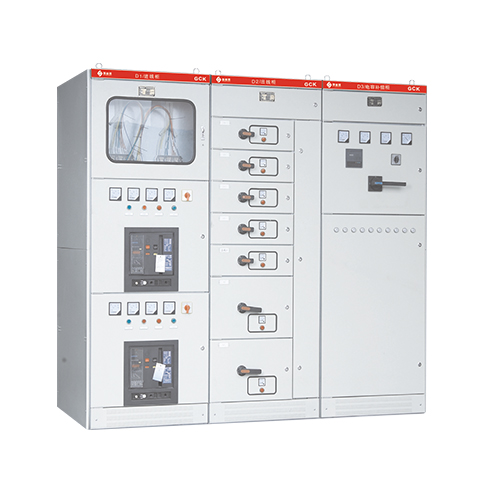

GCK的基本框架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点。

1柜架柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。

1.1零部件的成型尺寸，开孔尺寸，设备间隔实行模数化。（模数E=20mm,下同）。

1.2内部结构件采用镀锌处理

1.3柜体顶盖为可折卸式，拿掉顶盖可以看到柜顶的四角装有吊环，用于起吊和装运。

1.4外部经磷化处理；然后采用静电环氧粉末喷涂。

1.5柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。

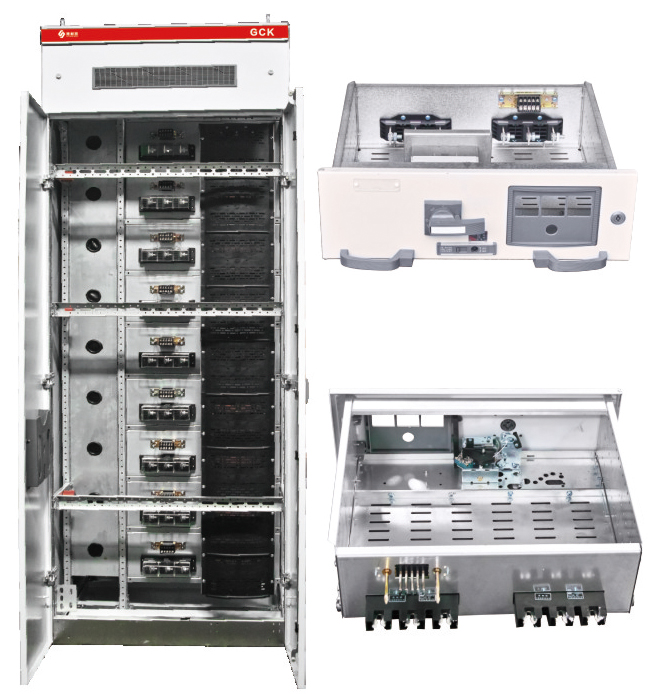

2功能单元（抽屉部分）

2.1功能单元：馈电单元、电动机单元、公用电源单元。

2.2抽屉单元高度模数为200mm,分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A以下。

2.3每台MCC柜最多能安装9个一单元的抽屉或18个12单元的抽屉。

2.4隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。

2.5主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。

2.6功能单元背面具有主电路进出线插头、辅助电路二次插头及接地插头。

2.7接地插头使抽屉在分离试验连接位置时，保证了保护电路的连续性。

2.8功能单元隔室采用金属隔板隔开。

2.9隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不会触及垂直母线。

2.10抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。

2.11抽屉操作机构说明

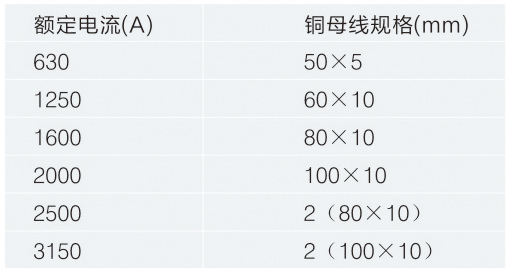

CJ-5抽屉推进机构（以下简称机构）是采用螺旋轨迹沿定位件运动方式，实现功能单元推进和抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关试验位置时可进行电气联锁，避免造成人身或设备事故，符合国家和行业相关标准。本产品体积小、安装方式灵活，性能可靠。 3母线系统3.3垂直母线采用聚碳酸脂工程塑料外壳封闭。3.2GCK、GCL母线系统采用三相四线制、三相五线制，水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。3.3三相水平母线采用铜母线，机械强度高、散热性好。开关设备水平铜母排选用（见表）
