400V-1500V系列
 |

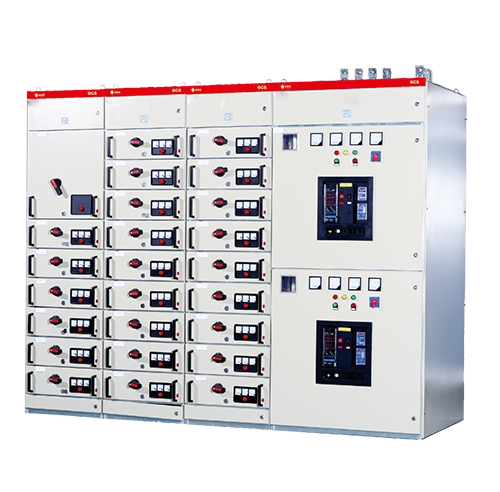

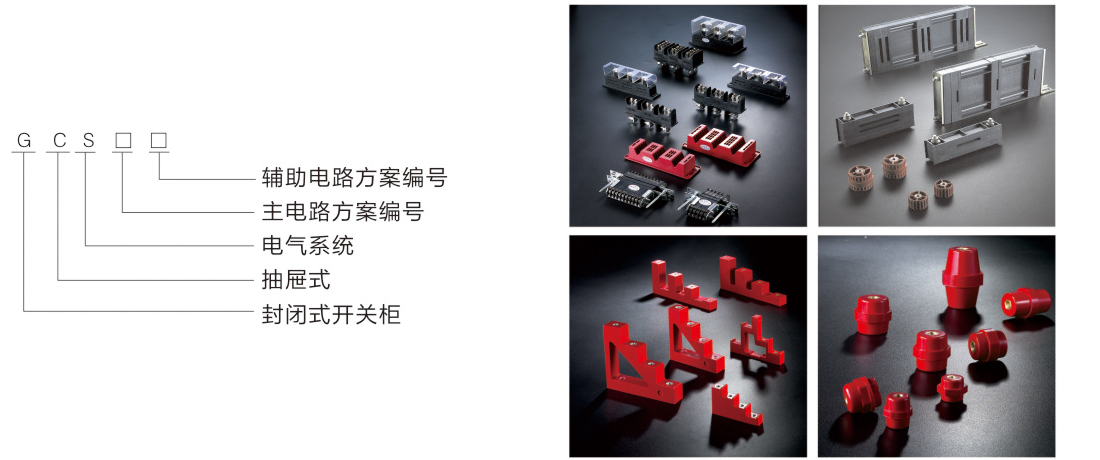

型号及含义 |
|
|
正常使用条件 |
周围空气温度：-15℃——+40℃，日平均温度不得高于+35℃，超过时需根据实际情况降容运行。
海拔高度：不超过2500m。
相对湿度：最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：如+20℃时为90%,应考虑到由于温度的变化可能会产生凝露的影响。
安装倾斜度不超过5度，且整组柜列相对平整（符合GBJ232-82标准）。
开关设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
注：用户有特殊要求时，可以与本公司协商解决。
|
|
订货须知(订货时须注明) |
1.主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
2.辅助回路接线原理图、端子排列图。
3.开关设备内的电器元件的型号、规格、数量。
4.开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
5.如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地髙度等具体要求数。
6.需要附件、备件时，应提出种类和数量。
7.开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。
|
|

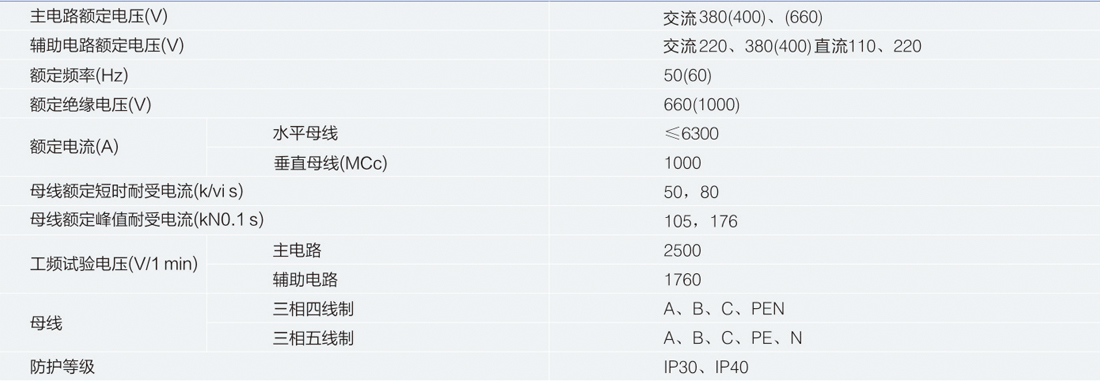

主要技术参数 |
1辅助电路方案
GCs辅助电路图册共有辅助电路方案120个，分上下两册。上册《交流操作部分》共分63个方案，下册《直流操作部分》共有57个方案。直流操作部分的辅助电路方案，主要用于发电厂变电站的低压厂（所）用系统。适用于200MW及以下和300MW及以上容量机组低压厂用系统，工作（备用）电源进线，电源馈线和电动机馈线的一般控制方式。
交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。有6种适用于双电源操作控制的组合方案，并设有操作电气联锁备用投、自复等控制电路，工程设计中可以直接采用。
直流控制电源为直流220V或110V，交流控制电源为交流380V或220V，由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源，公用控制电源采用不接地方式控制变压器，留有24V电源供需要使用弱电信号灯时采用。
电度表的安装地点和电压的引入方法及其它安装使用要求详见辅助电路图的《编制说明》
2母线
为提高母线动热稳定能力和改善接触面的温升，装置全部采用TMY-T2系列硬铜排，铜排表面采用先进的抗氧化处理工艺。
a.水平母线

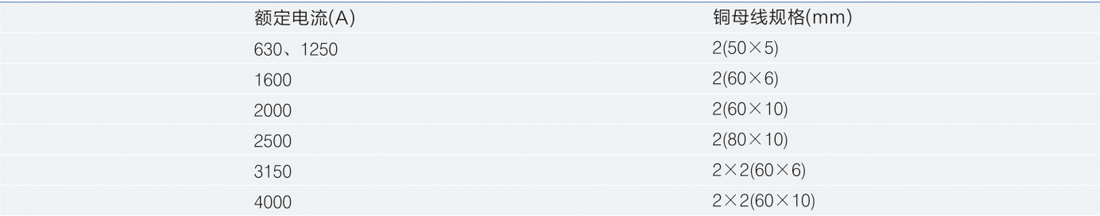

水平母线置于柜后部母线隔室内，2500A以上为上下双层布置，2500A及下为单层布置，每相由4条或2条母排组成，大大提高了母线的短路强度开关设备水平母线铜母线排选用（见表3）
b.垂直母线
用于抽屉的垂直母线采用“L”形硬铜搪锡母线L形母线规格（mm）：（高x厚）+（底x厚）（50×5）+（30×5） 额定电流1000A

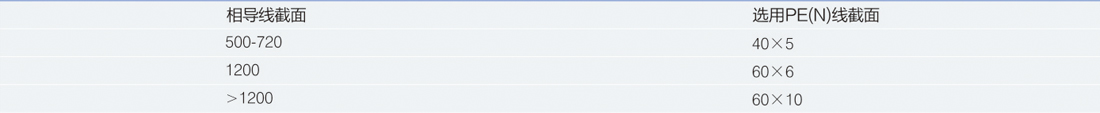

C.中性接地母线采用硬铜排。贯通水平中性接地线（PEN）或接地+中性线（PE+N）规格
|
|

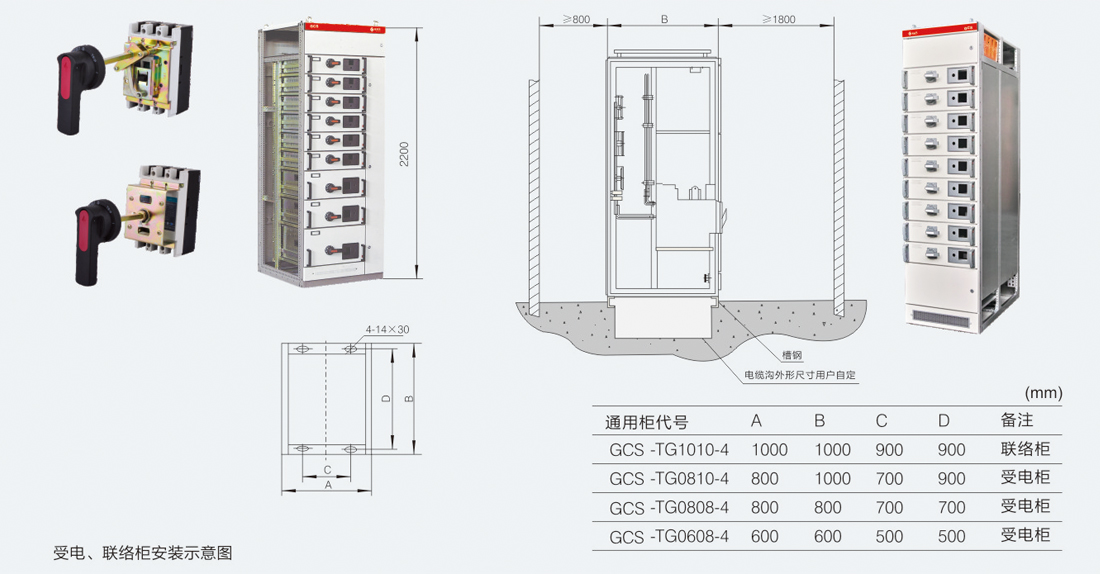

产品外形及安装尺寸 |
