型号及含义

适用范围

系统中无大容量非线性负载负载变化频繁三相负载不平衡，需要进行分相补偿。

正常使用条件 环境温度：-50℃——+40℃，且24H内的平均温度不超过+36℃。 海拔高度：不超过2500m。 相对湿度：在周围空气温度为+40℃时不超过50%。在较低温度下可以有较高的相对湿度（如：+20℃时为90%），考虑到温度的变化允许产生适度的凝露设备安装时与垂直面的倾斜度应不超过5°。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。 注：如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。

工作原理

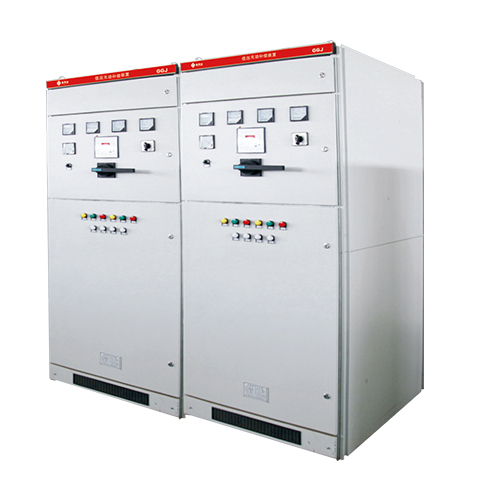

GGJ系列低压动态无功补偿装置由CVT-18系列测控装置、MT系列动态补偿模块、母线系统、保护系统、机柜等组成。测控单元测量岀无功功率，依据预先设置好的参数，通过HκT无接点快速无涌流投切裝置进行不等步自动投切，精确实施三相及分相无功补偿。

1.测控高度智能测控装置采用DSP技术，可测量频率、电压、电流、有功、无功、功率因数、谐波分量等不同类型参数，并可实现不等步自动投切，可实现谐波超限、电压超限、系统振荡报警及保护功能。

2.经济安全可靠采用GGJ系列补偿电容器，内置放电电阻，采用了先进技术、自愈技术，压敏断路器技术等先进工艺，具有寿命长，过载能力强尽可能的防止事故的加深，无污染，无爆炸，无燃烧危险。

3.过零点快速投切技术采用了过零点投切技术，避免了传统接触器投切时产生的涌流冲击现象，大大延长了电容的使用寿命，尤其在由无功引起的电压急剧变化的负荷环境下，减轻电压的摆动，维持一个平衡的电压水平，提高传输容量，降低损耗。

4.模块化采用模块化生产技术，成套性强，利于系统改造。

订货须知（订货时须注明）

1.主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。

2.辅助回路接线原理图、端子排列图。

3.开关设备内的电器元件的型号、规格、数量。

4.开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

5.如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数

6.需要附件、备件时，应提出种类和数量。

7.开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。
