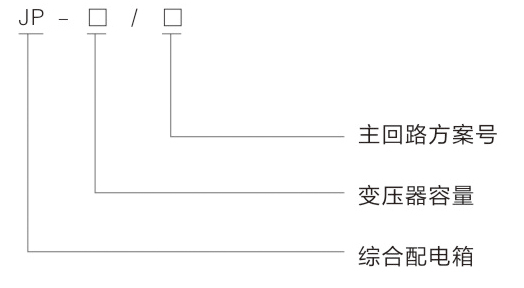

型号及含义

使用环境条件

环境温度：-25℃-+40℃

空气相对湿度：日平均值不大于90%，月平均值不大于90%。

海拔高度：不大于2500m。

安装在无剧烈震动和冲击、无腐蚀性气体的场所

结构特点

箱体结构分立式和卧式，外壳采用2mm优质不锈钢板经多重折边工艺弯制（或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝露等性能），采用特殊不锈钢焊接工艺，箱体成型后整体强度髙，表面光洁如镜，不留焊缝痕迹；内部安装梁（板）为热镀锌工艺处理，确保二十年内不锈蚀；箱体前后开门，便于用户操作和检修，门四周镶有髙弹力耐老化密封胶条，毎扇门均裝有明暗两种门锁，明锁配有防堵防锈的遮雨罩；计量室全封闭带铅封装置；箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆岀线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能，防护等级：IP54。

订货须知（订货时须注明）

1、产品型号、数量。

2、产品结构型式（立式、卧式）。

3、主要元器件的型号、技术参数。

4、其它特殊要求。

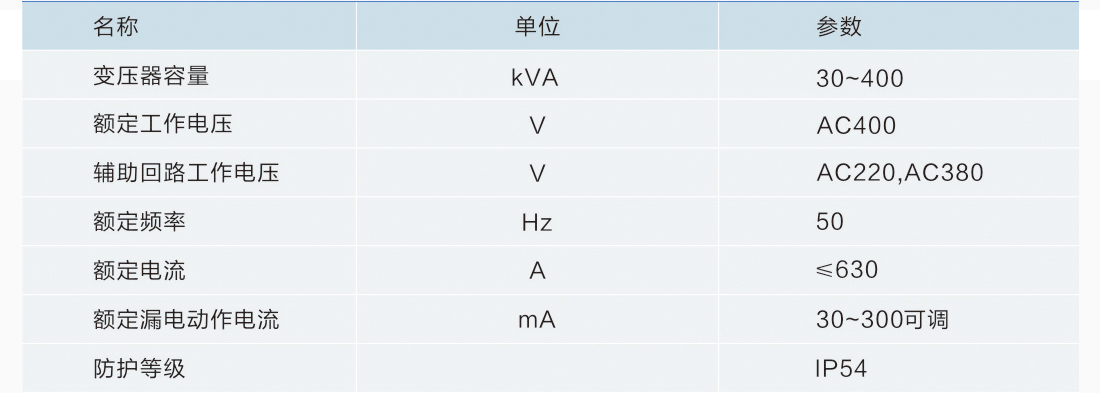

技术参数

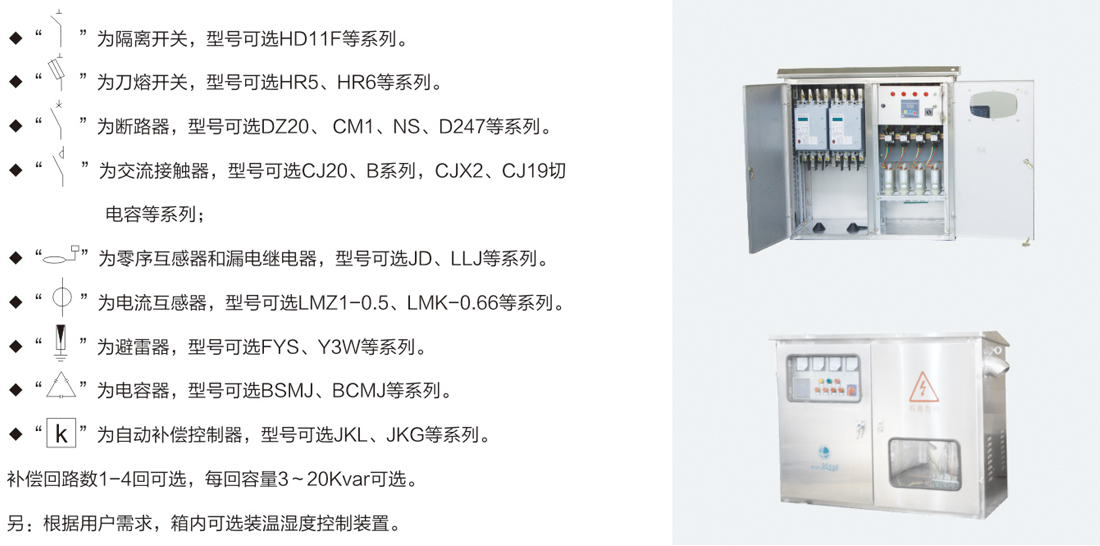

结构特点

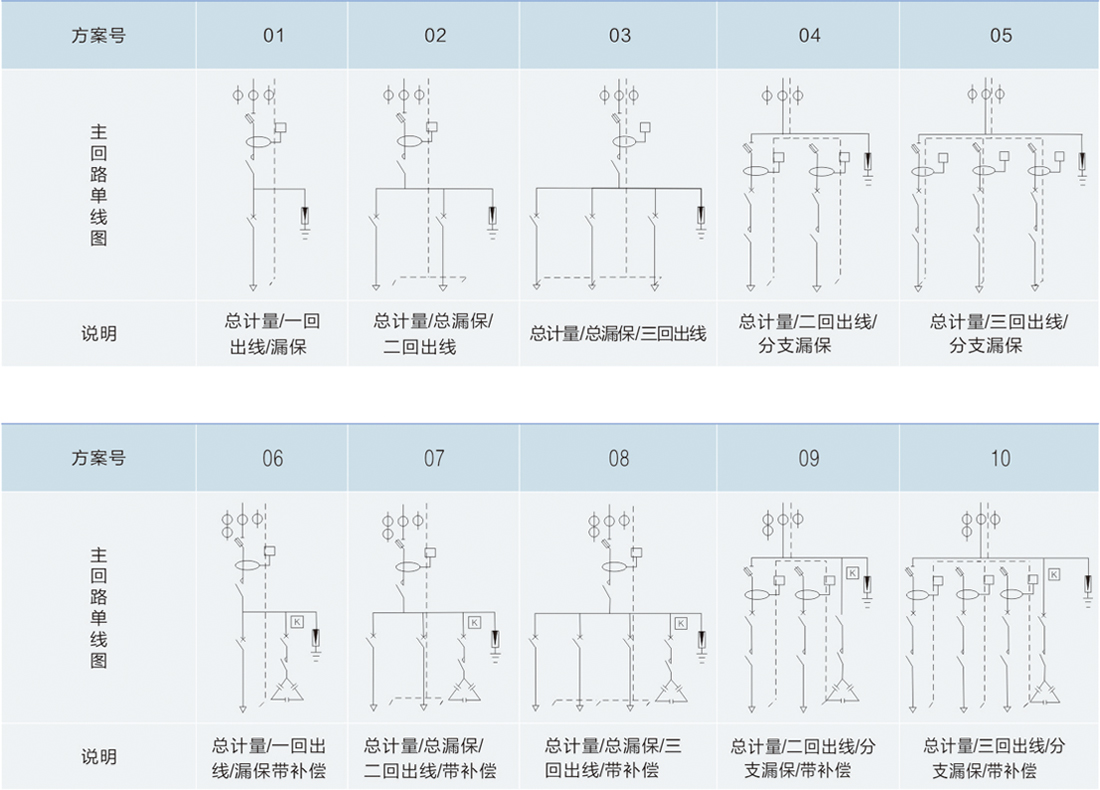

主回路方案图

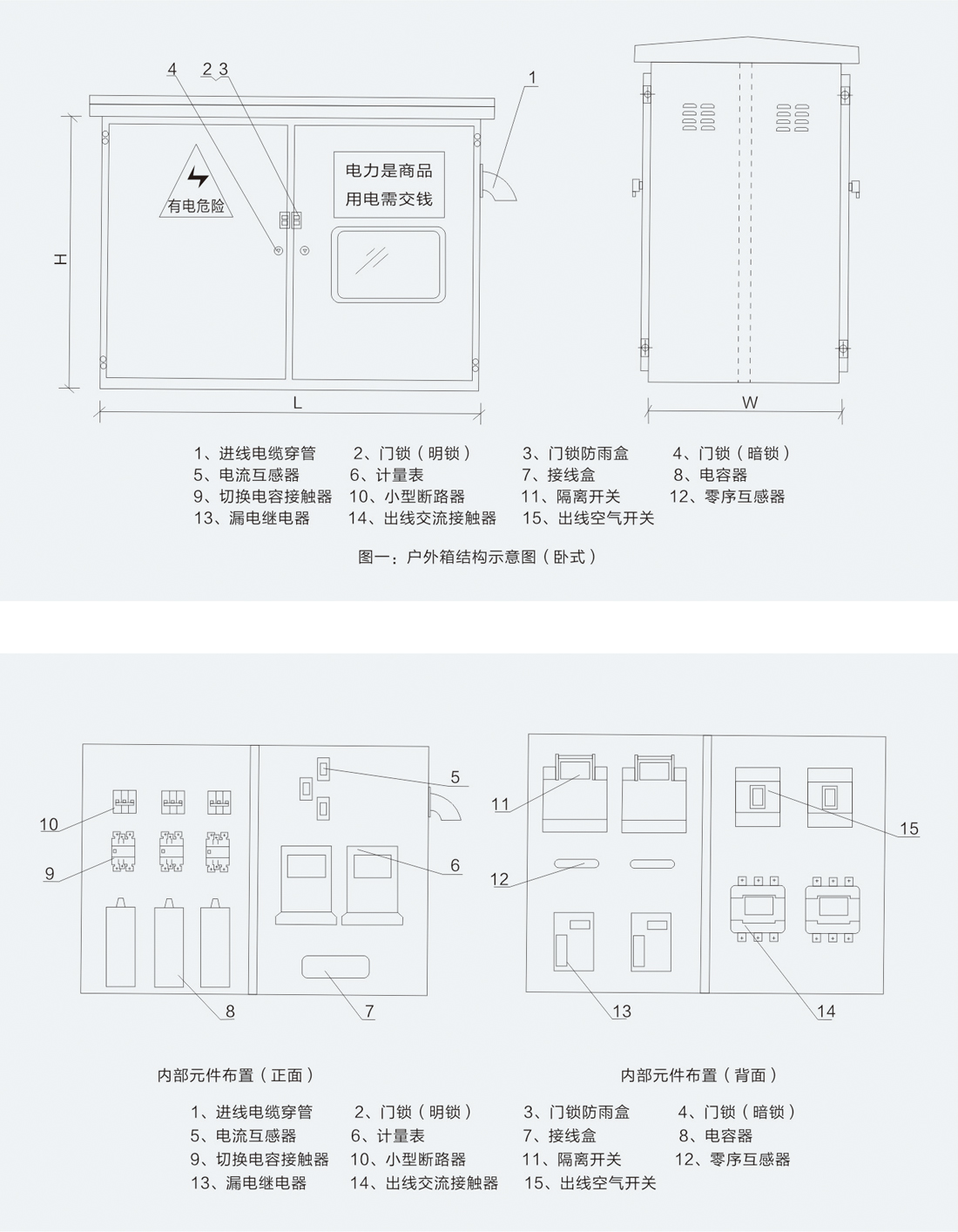

箱体结构示意图

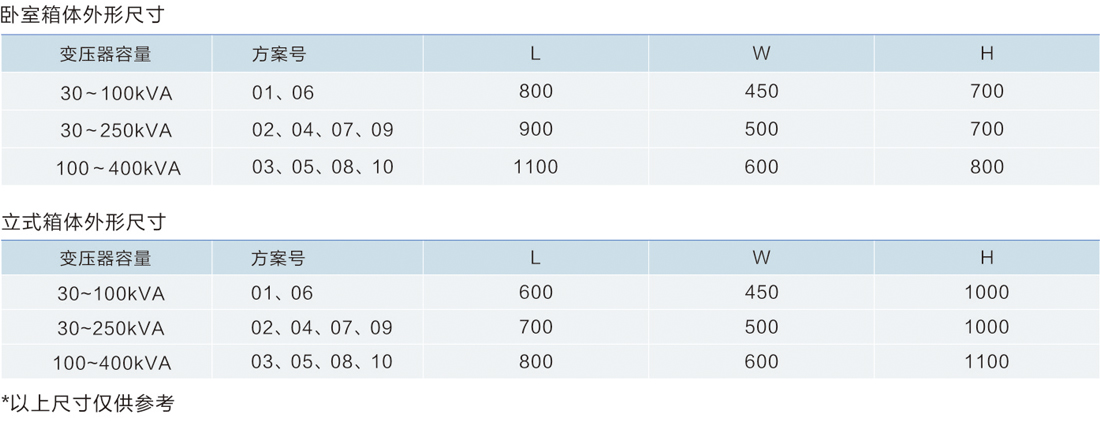

箱体外形尺寸

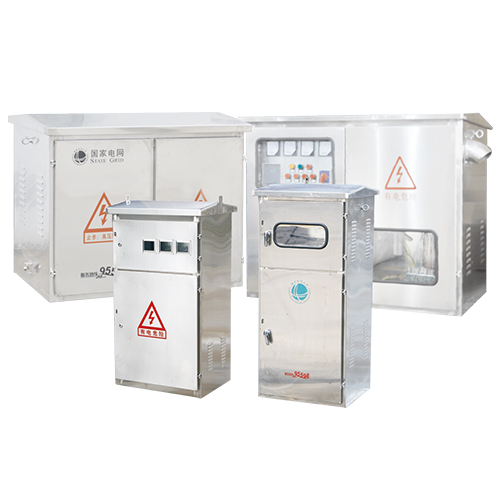

产品展示
