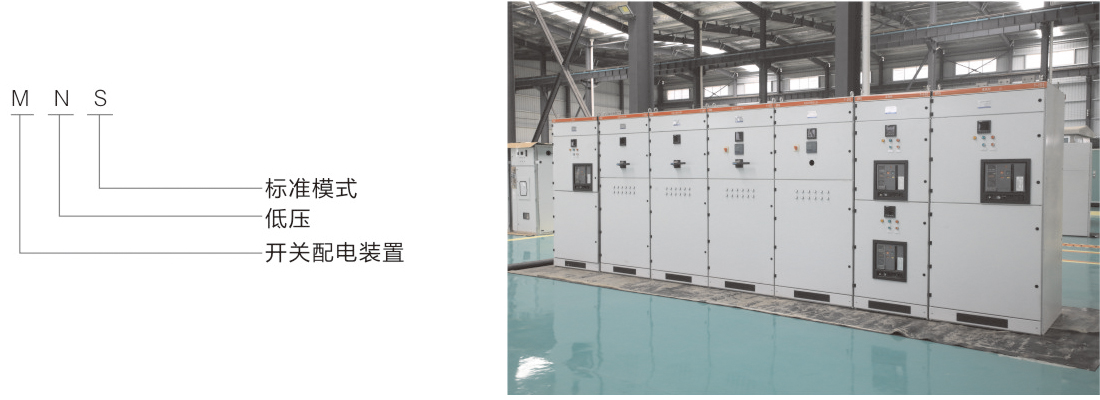

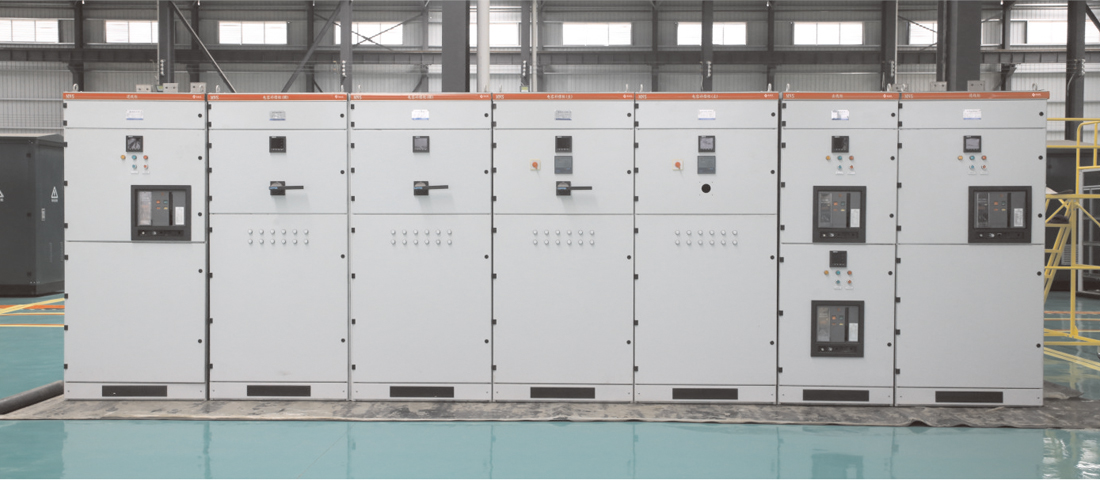

型号及含义

正常环境条件

应用场合：配电、电动机控制。

执行标准：IEC60349、GB7251.12-2013。

环境温度：-5℃~40℃。

环境相对湿度：40℃时不超过50%,在较低温度时，允许有较高的相对湿度，有可能偶然产生凝露（如：20℃时为90%）。

安装地点：室内。

海拔高度：≤2500m。

如果上述条件不能满足时应由用户在订货时向制造厂提出。

订货须知（订货时须注明）

1、主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。

2、辅助回路接线原理图、端子排列图。

3、开关设备内的电器元件的型号、规格、数量。

4、开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

5、如开关设备之间或进线柜需要母线桥连接，应提倛母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据

6、需要附件、备件时，应提出种类和数量。

7、开关设备使用在特殊环境条件，应在订货时详细说明。

技术参数

1.1进出线形式：电缆/母线槽（桥) 1.2电缆进出：顶部/底部 1.3接线形式：柜前/柜后 1.4防护等级：IP30、IP40、IP54 1.5功能单元隔离形式：全隔离或部分隔离2柜体尺寸 2.1高度：2200 2.2宽度：600、800、900、1000 2.3深度：600、800、1000 2.4表面处理：高压静电环氧粉末喷涂≥60μ3电气数据 3.1额定绝缘电压：至1000V 3.2额定工作电压：至660V 3.3额定频率：50/60Hz 3.4额定冲击耐受电压：8kV 3.5辅助电路额定电压：AC380、220VDC220V 3.6过电压等级：Ⅲ 3.7污染等级：3 3.8额定电流：6300A 3.9水平母线额定电流：6300A 3.10垂直母线额定电流：2000A、1000A 4水平母线 4.1额定短时耐受电流：50/80kA

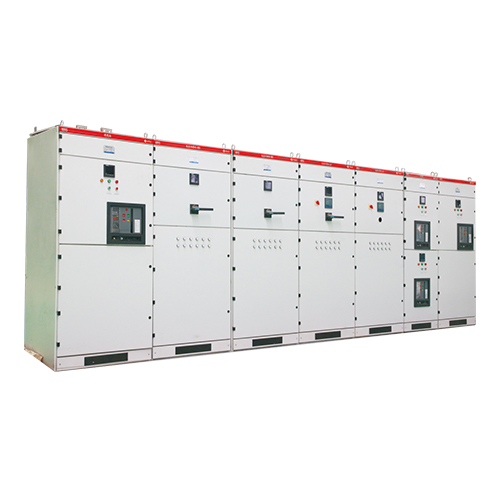

主要特点

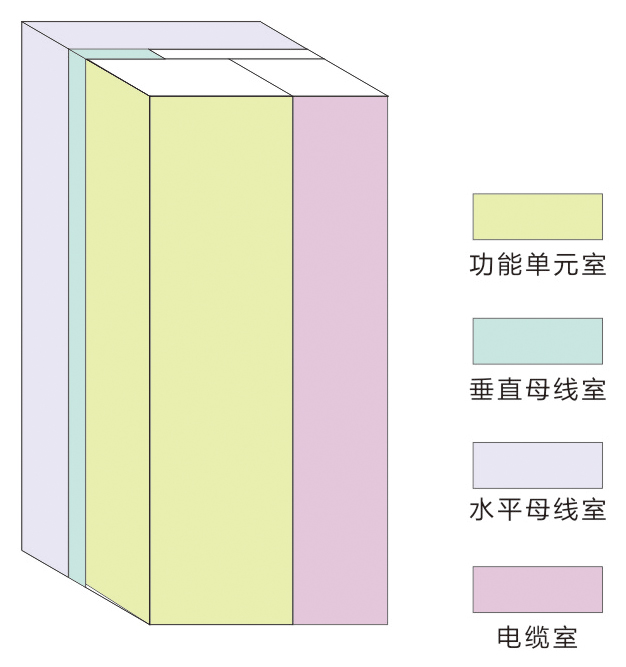

配电柜内区域的划分

根据各部分功能的不同，配电柜可划分为4个独立的隔室。 1水平母线室（位于柜后或柜顶的一个独立隔室） 1.1前出线时水平母线置于柜后。 1.2水平母线也置于柜顶。 2垂直母线室（位于柜后左侧的一个独立隔室）。垂直母线采用“L”型母线，置于专用的全封闭功能板中，不仅保证了垂直母线的稳定性，并且在抽屉单元抽出后其带电部分的防护等级可达IP20。 3功能单元室（位于柜前左侧的各个独立隔室）抽屉单元或固定分隔单元。 4电缆室前出线时位于柜前右侧；后出线时位于柜后右侧。

结构及特性

1骨架 1.1柜体骨架采用特殊的C型材（模数为25mm），采用三通连接，通过锁紧自攻螺钉和高强度螺栓紧固、组装而成。该型材具有多种规格和尺寸，可以根据不同柜型或实际需要，按相应模数组合成不同规格的柜架。 1.2柜体采用2mm冷轧钢板或进口敷铝锌板制作。 2外壳 根据柜体结构及实际需要，在柜体骨架上可安装多种类型的面板进行防护。 2.1柜前 a.透明的玻璃门 b.普通门板 c.抽屉面板 d.通风门 2.2柜后 a.柜后开门 b.靠墙安装的柜体柜后采用封板，直接用螺丝进行固定 2.3柜侧：用螺丝固定的侧板 2.4柜顶 a.顶盖板（开通风孔，上出线时根据电缆大小配相应的出线环或法兰板） 2.5柜底：底盖板（根据电缆大小配相应的岀线环或法兰板 2.6柜与柜之间，采用完整的隔板进行分隔

3柜体组合形式

3.1抽屉柜（MCC）

a.抽屉柜是由抽屉、柜体骨架及相关组件构成，电气元件均固定安装在抽屉内。抽屉单元标准规格有8E/4、8E/2、8E、16E、24E（E=25mm）五个规格，相同规格抽屉可以方便地互换。

b.抽屉的额定电流至400A,每台装置可以配置9个8E单元抽屉，最多可以组合成36个回路（8E14）o

c.主要用于电动机控制回路，也可用作配电。

3.2固定柜此类柜型主要用作进线柜、联络柜、电容补偿柜、变频器柜、软起动柜等。

3.3混装柜

a.抽屉单元与固定单元可混合装于一个柜架中。可根据模数按8E为一个单元进行组合。

b.可用于电回路与电动机控制回路均有的场合。

3.4固定分隔柜

a.各回路单元间相互隔离，采用插入式或抽岀式断路器以保证设备维护及检修的方便。

b.主要用于配电回路，也可以用于一些功率较大的电动机控制回路。

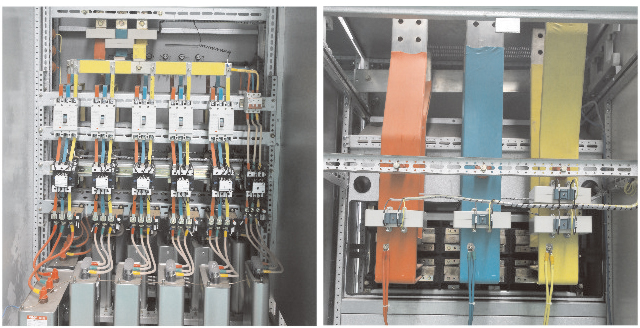

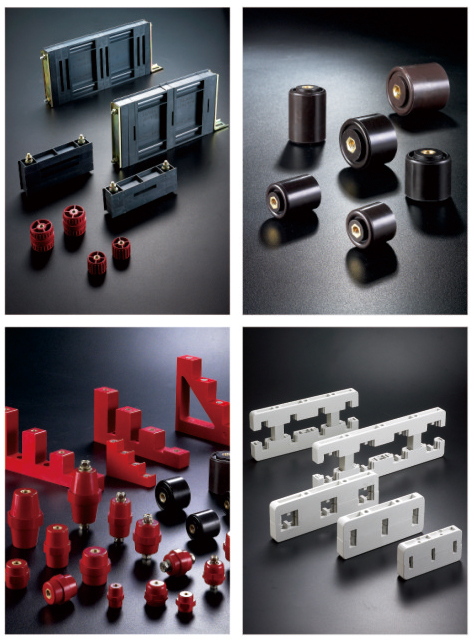

4水平母线

4.1开关柜的水平母线布置开关柜的水平母线隔室内。可置于柜后或柜顶

4.2当水平母线置于柜后时可分为上、下层布置。

a.单层水平母线系统每相母线由2条母线组成，适用于系统电流2500A及以下

b.当系统电流超过2500A时水平母线为双层布置，每相母线由4条母线组成（额定电流可达6300A）。两层主母线的截面大小可以不相同

c.母线材料为T2铜，规格有（30mm×10mm、6omm×10mm、80mm×10mm），不同截面尺寸规格的母线也能联接，且水平母线与柜内母线连接时不须打孔。

4.3在后出线结构的柜体中水平母线须置于柜顶（最大电流6300A,当超过6300A时须减少一个8E单元，即柜体功能单元所占用的高度为1600mm）。

5垂直母线

5.1垂直母线

a.垂直母线布置在垂直母线室内，用于功能单元与主母线之间的联接。垂直母线选用“L”形直角铜母线，置于特制的多功能板中，可为三相或四相

b.在抽屉单元抽出后其防护等级可达IP200

6保护导体

6.1保护导体用以保证骨架的等电位连接，它由位于每台柜内的水平和垂直导体组成，水平导体同柜体骨架及其它水平导体相连，垂直导体用于电力电缆保护导体和接地线的连接。

6.2保护导体的截面可根据实际电流大小的需要，选用相应规格的标准铜母线制作。

7控制小母线

7.1控制小母线用以提供整个控制回路的电源，以及一些通讯设备或现场总线的工作电源。

7.2控制小母线可装于专用的隔室内，根据需要可以在整个系统中进行敷设。

8电缆室

8.1用于敷设电力电缆及控制电缆的专用通道，位于柜前或柜后的一个独立隔室中。

8.2电缆室室中有专用的一、二次接线端子及相应的电缆固定件。

8.3根据电缆的实际大小及柜体进出线方式，在底板或顶盖板上装设有电缆岀线环或出线法兰板。

8.4电缆室大小根据用户需求，可按相应的模数扩展或压缩。

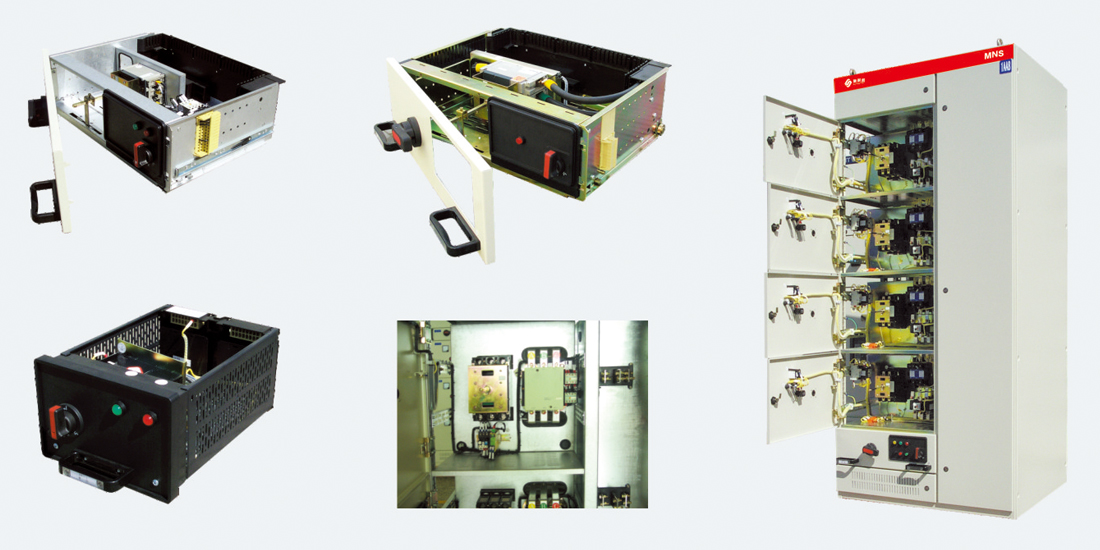

功能单元

1抽屉式功能单元

1.1抽屉由包含若干机械机构的功能部件构成，这些机构倸证了抽屉有连接/试验/分离/栘岀等位置，并可在不同位置分别用挂锁进行锁定。同时，也把显示、控制及人机接口元件集成在前面板上。

1.2通过操作手柄和大联锁，可以准确地将抽屉定位在连接/试验/分离/栘岀等位置。各个位置在前面板上均有相应的标识，简单、直观。

1.3当断路器合闸时，由机械联锁装置禁止抽屉移动，以保证操作的安全性。

1.4在操作过程中，有可能进行整定或检查抽屉内部的情况，因而需要打开抽屉面板，此时，可用相应的解锁工具将抽屉面板打开。

1.5各抽屉单元完全独立，抽屉间完全隔离。

2固定分隔式功能单元（基于固定式或插入式元件）

2.1此类功能单元保留了固定单元结构简单操作方便的优点，同时也有抽屉柜功能单元分隔明确、隔离可靠的特点。适用于配电回路或电动机控制回路均可。

2.2插入式元件可以抽岀来进行维护或更换而不需要切断电源。这类元件的使用，可以保证在设备维护时只要将相应回路的元件抽岀即可，而不会影响到整个配电系统的其它回路。

2.3通过操作机构和面板上旋转手柄间的联锁，可以保证在断路器合闸时无法开门，增强了设备的安全性。

2.4在设备运行时，如果需要对单元内部元件进行设定或检查，此时可借用相应的解锁工具将面板打开。

3离柜的抽出式功能单元

3.1设备安装在一个抽架底座上，它具有工作试验断开抽出四个位置，在各个位置均有相应的状态指示，并可锁定在此位置。

3.2在改变位置时，在开关前面均有相应的位置变化指示。在各种位置时均可保持IP20的防护等级。

3.3该方案大大简化了大功率设备的维护。可用作进线、联络及配电回路。

4相同规格的抽屉单元可灵活的互换。

4.1出线侧同固定的出线转接件直接相连，二次线采用专用的二次接插件连接。（二次插件8E/4单元最多为16芯，8E/2单元及以上为32芯）

4.2各种规格的抽屉单元均有相应的进岀导轨及滚轮，可以对其进岀及定位进行导引。滚轮的使用，可以有效地减小操作所需的力。

4.3专用的三节式导轨不仅使抽屉进出更加灵活，而且可有效地保证将抽屉导出柜体骨架外，即使在抽屉单元不离开骨架的前提下，也可以对抽屉单元进行检修或维护。

4.4根据抽屉单元高度或回路电流的大小，对一单元及以上抽屉还可以加装推进机构。

4.5抽屉单元尤其适用于电动机控制回路。对于配电型回路，也可以根据各种功能及实际需要进行选用。

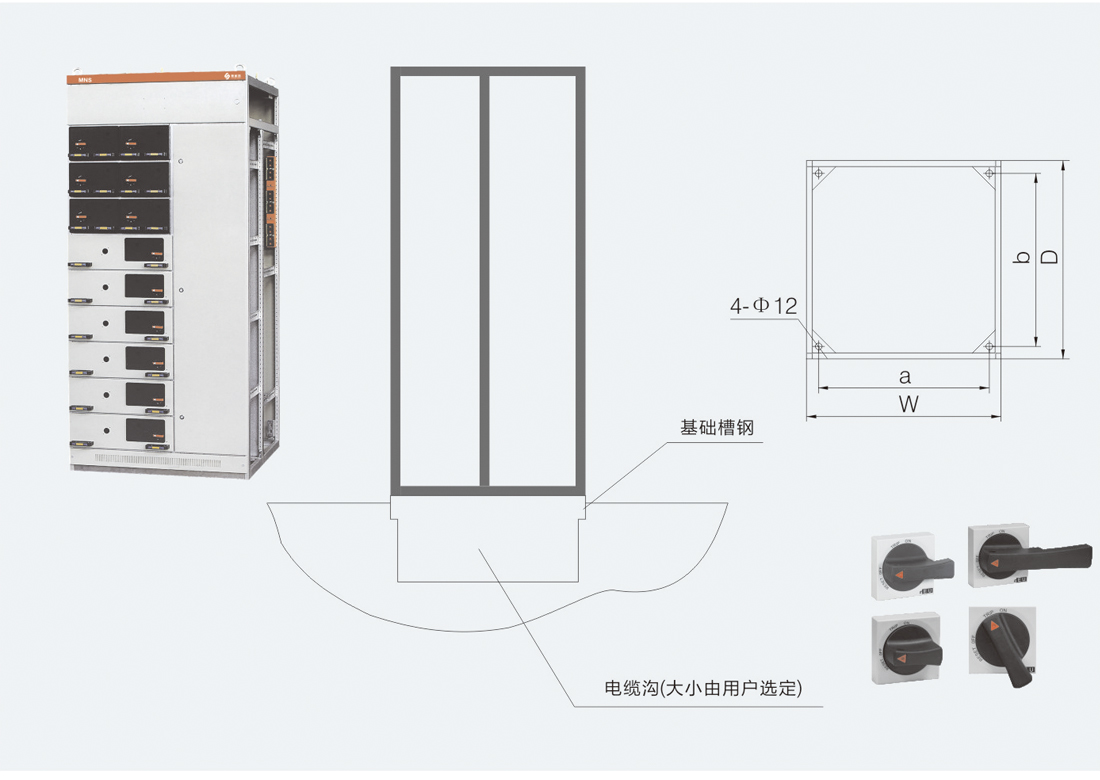

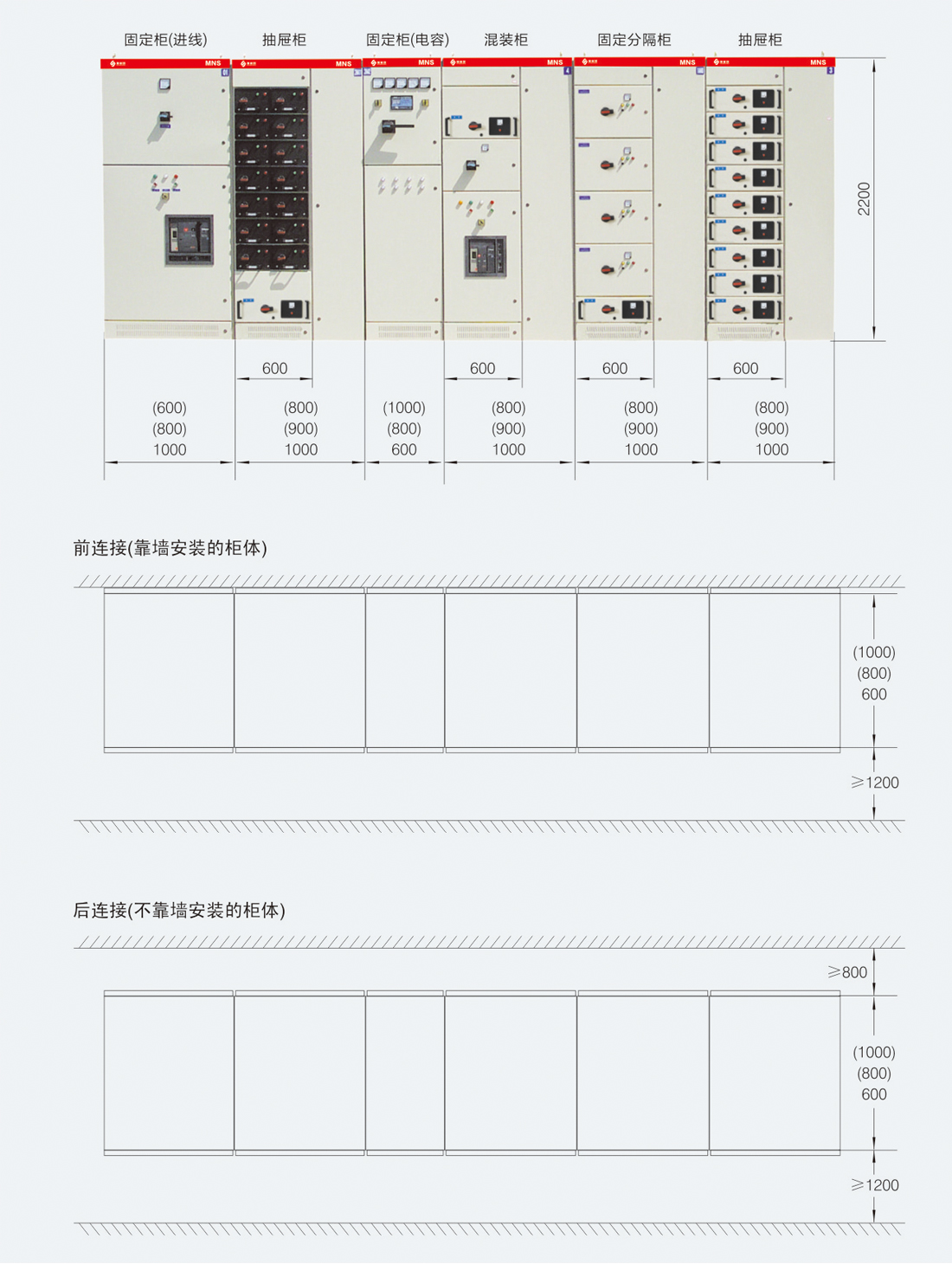

安装尺寸

固定柜

*主要用于不同深度柜体间母线的转接

抽屉柜

*不推荐使用

固定分隔柜
