400V-1500V系列
|

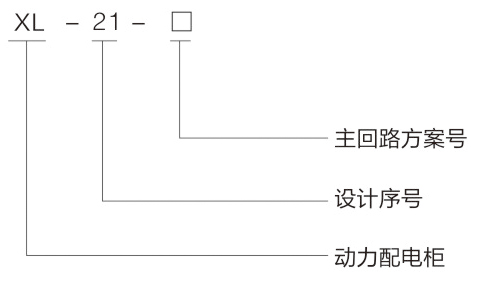

型号及含义 |
|
使用环境条件 |
环境温度:-50℃~+40℃,且24H内的平均温度不超过+36℃。
海拔高度:不超过2500m。
相对湿度:在周围空气温度为+40℃时不超过50%。
在较低温度下可以有较高的相对湿度(如:+20℃时为90%),考虑到温度的变化允许产生适度的凝露设备安装时与垂直面的倾斜度应不超过5设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
注:如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。
|
产品结构 |

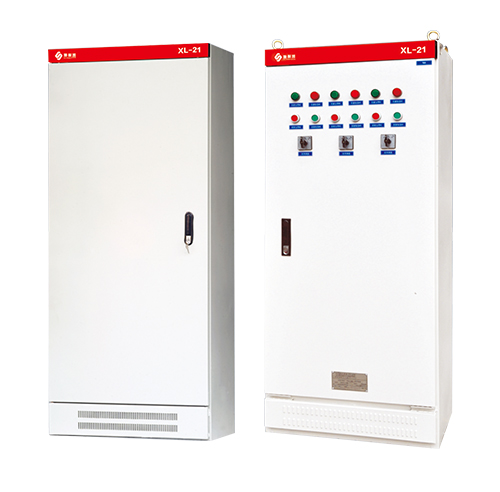

落地式配电柜户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用,箱门上可装设操作按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露,便于检修维护。本配电箱装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保壳体与地连接可靠。
|
主要技术参数 |
名称 |
单位 |
数据 |
||
主电路额定电压 |
V |
AC380 |
||
辅助电路额定电压 |
V |
AC220,AC380 |
||
额定频率 |
Hz |
50 |
||
额定绝缘电压 |
V |
660 |
||
额定电流 |
A |
≤800A |
|
验收、安装、高度、注意事项见使用说明书 |
产品到货后,首先应检查包装是否完整无损,发现问题应及时通知有关部门查找原因,对于不立即安装的产品,应根据正常使用条件的规定,置于适应的场所。
1、产品安装基础槽钢的螺栓用户自备,基础槽钢与柜体连接孔。
2、产品在安装完毕后,投入运行前进行检查与试验;
A、检查柜体被复层漆膜有无脱落;柜内是否干燥、清洁
B、检查主要电器及辅助接点的通断是否可靠、准确;
C、检查主要元件的选型、接线原理是否与原理图图样相符;
D、用500V兆欧表绝缘值不得低于1MQ,测量时注意断开不能承受电压及电子元件接线
3、使用注意事项
低压空气断路器等,经多次合、分后,会使主触头局部烧伤和产生碳类物质,使接触电阻增大,应定期对万能式低压空气断路器按其说明书要求进行维护和检修。
|
主回路方案表 |
|

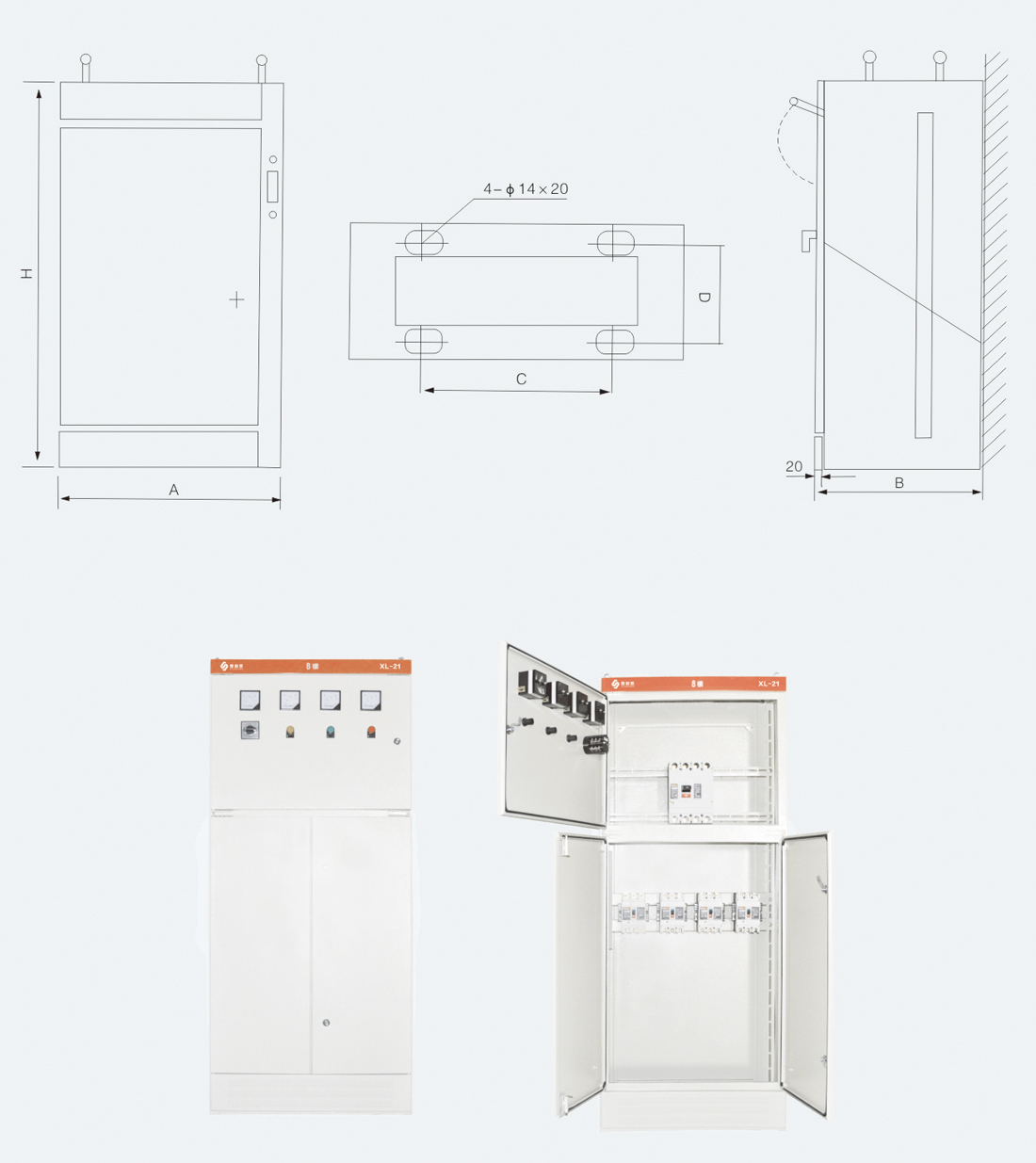

柜体外形安装尺寸 |
