12KV-40.5KV系列
|
型号及含义 |
|
结构特点 |

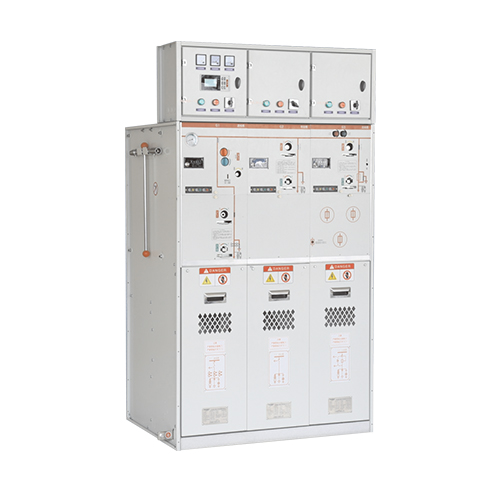

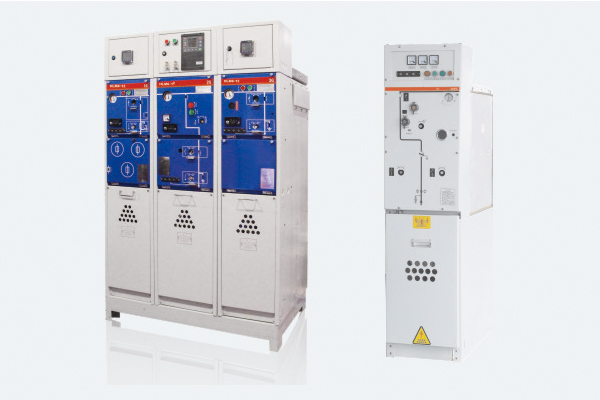

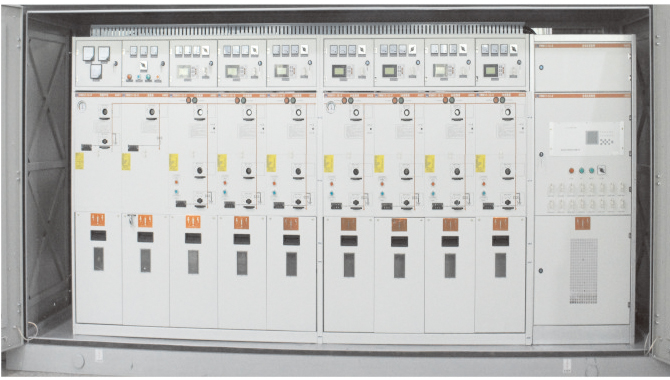

HLM6-12全封闭充气柜系列充气柜SF6气体做为灭弧及绝缘介质。开关柜为全密封、全绝缘结构;母线、开关及带电部件完全封闭在不锈钢壳体中腔体充以1.4bar的SF6气体,防护等级达到Pδ7,整个开关装置完全不受外部环境条件的影响,即使在短暂水浸等极端情况下也能保证开关正常运行,产品终身免维护。开关柜具有完善的“五防”联锁装置,彻底杜绝人为误操作可能引起的人员及设备运行故障。所有开关柜具有可靠的安全泄压通道,即使在极端情况下也能保障操作人员人身安全。开关柜分为固定单元组合和可扩展单元组合两类开关柜通常由正面进出线,也可按不同的安裝位置实现侧出线或侧扩展柜体尺寸安装方便,并能够适合空间狭小及环境条件不良的地方。开关柜可根据用户的不同需求配置电动、遥控及检测装置。
|
订货须知(订货时须注明) |
1. 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
2. 辅助回路接线原理图、端子排列图。
3. 开关设备内的电器元件的型号、规格、数量。
4. 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
5. 如开关设备之间或进线柜需要母线桥连接,应提倛母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据。
6. 需要附件、备件时,应提出种类和数量。
7. 开关设备使用在特殊环境条件,应在订货时详细说明。
|
技术参数 |
项目 |
单位 |
C模块 |
F模块 |
V模块 |
GB模块 |
||
负荷开关 |
组合电器 |
真空开关 |
隔离/接地开关 |
真空断路器 |
隔离/接地开关 |
||
额定电压 |
kV |
12 |
12 |
12 |
12 |
12 |
12 |
额定频率 |
Hz |
50 |
50 |
50 |
50 |
50 |
50 |
工颇耐受电压(相同/断口) |
kV |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
雷电中击耐受电压 |
kV |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
额定电流 |
A |
630 |
注 |
630 |
|
1250/630 |
1250/630 |
分断能力 |
|
|
|
|
|
|
|
额定闭环开断电流 |
A |
630 |
|
|
|
|
|
额定电缆充电开断电缆 |
A |
10 |
|
|
|
|
|
额定短路关合电流(峰值) |
A |
50 |
80 |
|
|
|
|
额定峰值耐受电流 |
kA |
50 |
|
|
|
|
|
额定短时耐受电压 |
kA/35 |
20 |
|
|
|
|
|
额定短路开断电流 |
kA |
|
31.5 |
20 |
|
25 |
|
额定转移电流 |
A |
|
1700 |
|
|
|
|
配用熔断器最大电流 |
A |
- |
125 |
|
|
|
|
回路电阻 |
-n |
≤300 |
≤600 |
|
|
|
|
机械寿命 |
次 |
5000 |
3000 |
5000 |
2000 |
5000 |
5000 |
注:取决于熔断器的电流额定值
|
非扩展标准模块 |
HLM6-12型开关柜的每个模块具有下列配置
选配

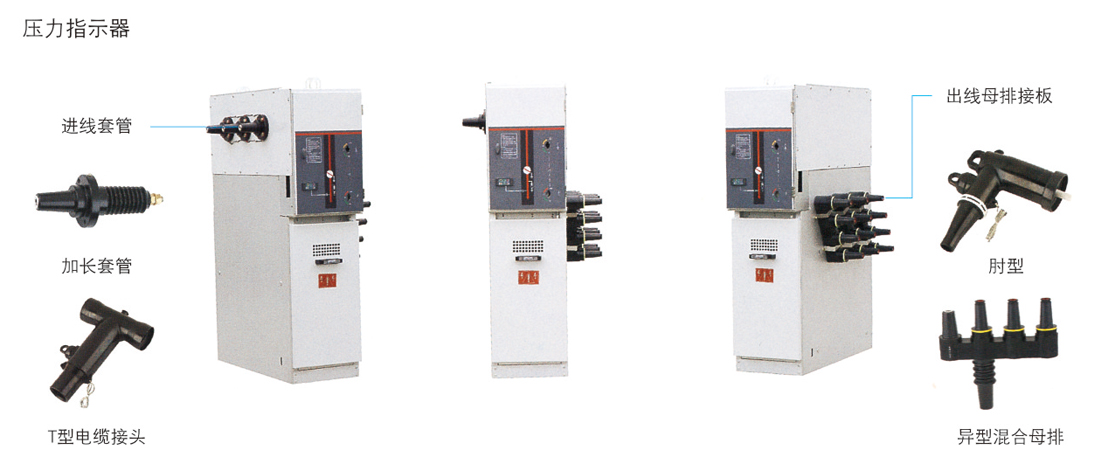

1. 进线套管的电容性电压指示器
1. 电动操作机构
2. 每个气室安装一个监测SF6密度的压力表计
2. 电缆短路及接地故障指示器
3. 吊装用的吊耳
3. 电缆互感器及表计
4. 操作手柄
4. 远程监控及接触
|

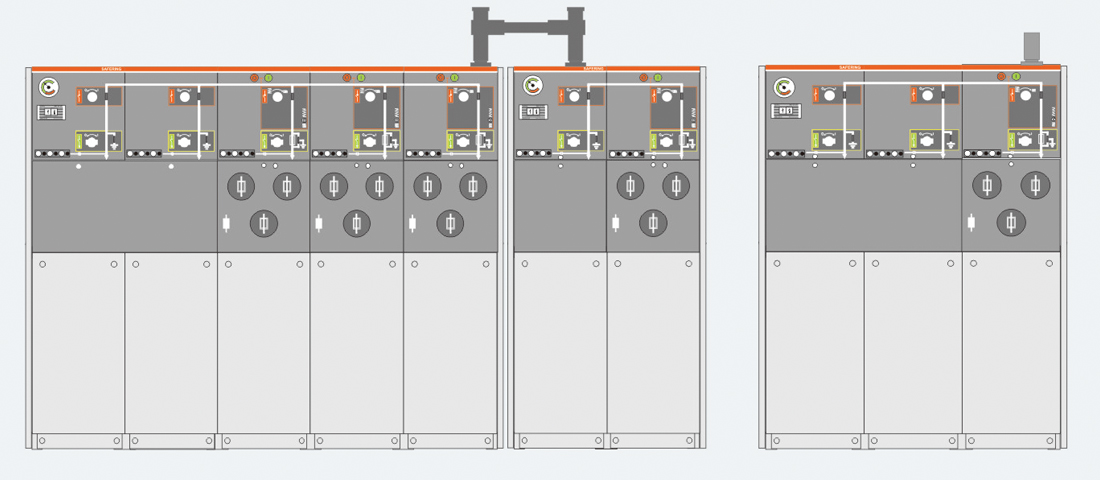

标准扩展模块 |
C
负荷开关模块
(宽度=325mm)
De
带接地刀的电缆连接模块
(宽度=325mm)
D
不带接地刀的电缆连接模块
(宽度=325mm)
F
负荷开关熔断器组合电器模块
(宽度=325mm)
V
真空开关模块
(宽度=325mm)
SL
母线分段开关模块(负荷开关)
(宽度=325mm)
svBr
母线分段开关模块(真空开关)
(总宽度=650mm)
SV总是跟母线提升模块在一起
Be
母线接地模块
(宽度=325mm)
M/PT
表计模块12KV
(宽度=696mm)
表计模块24KV
(宽度=900mm)
CB
真空断路器模块
(宽度:696mm)
注:单个HLM6-12型模块必须加扩展头后才能使用

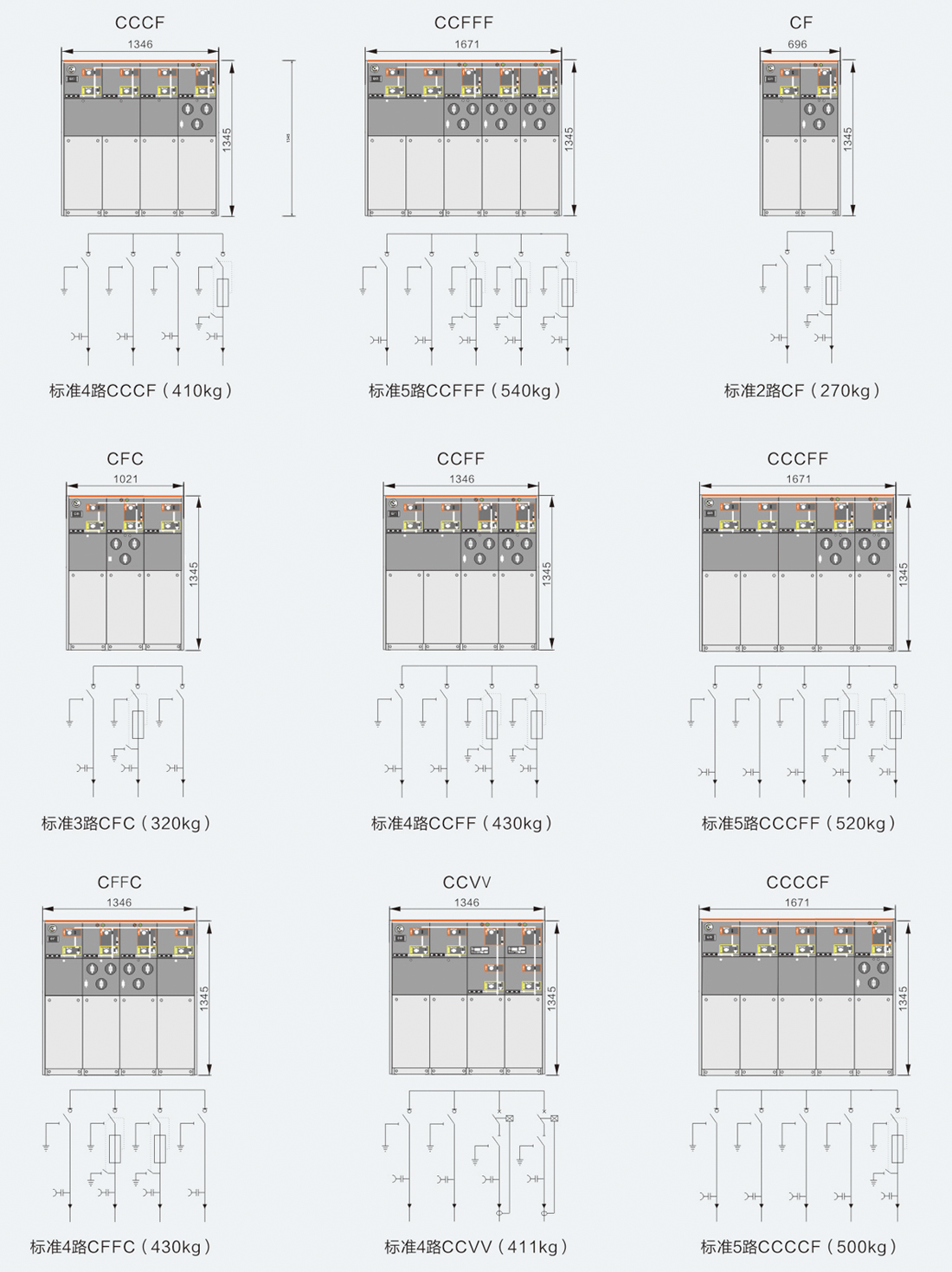

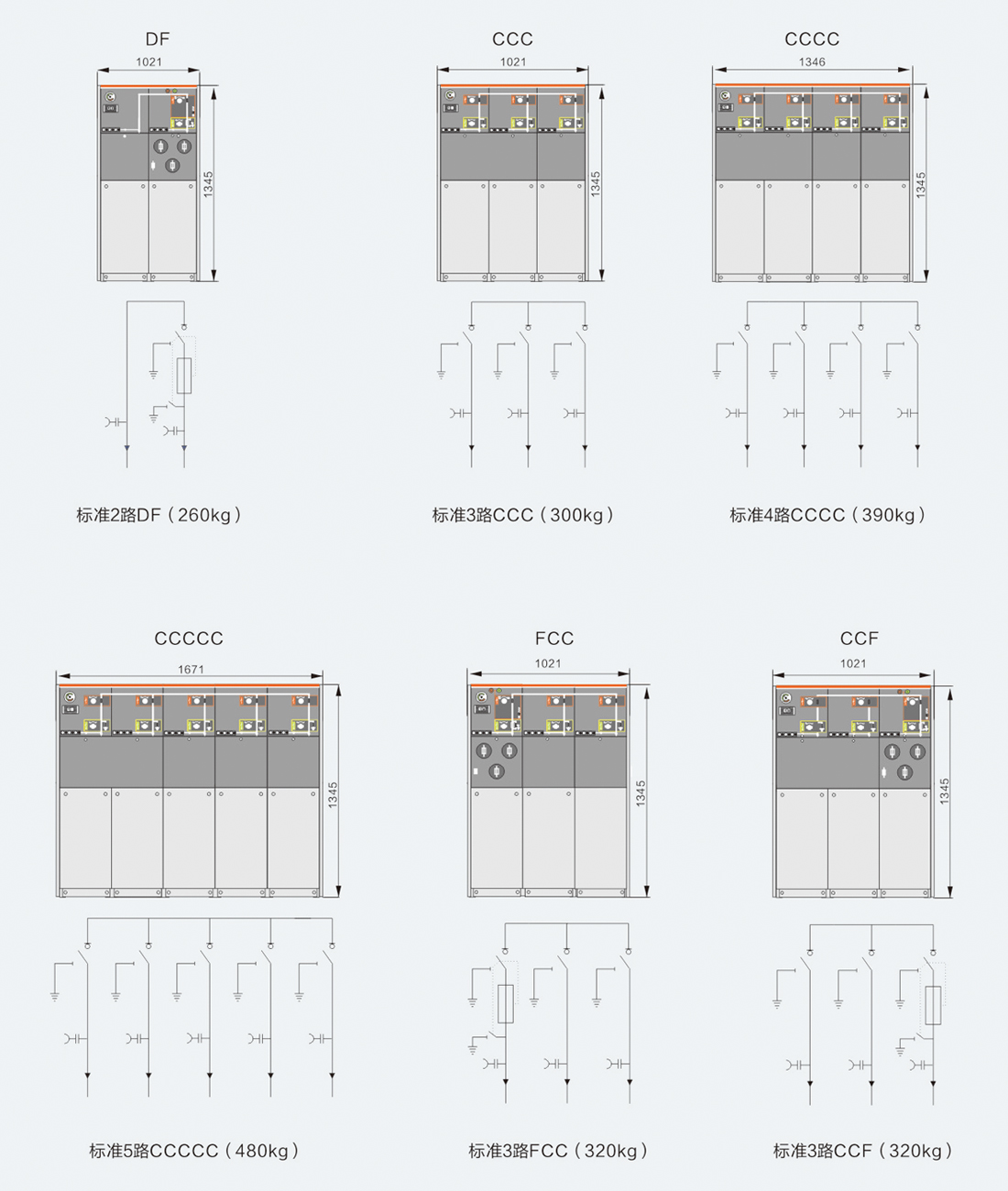

HLM6-12型的重量表(这些重量没有考虑附件)
· 标准1路130k
· 2-3路和4路类似GK-12型的重量
· 6路大约是570-800kg
· M表计柜大约是250kg

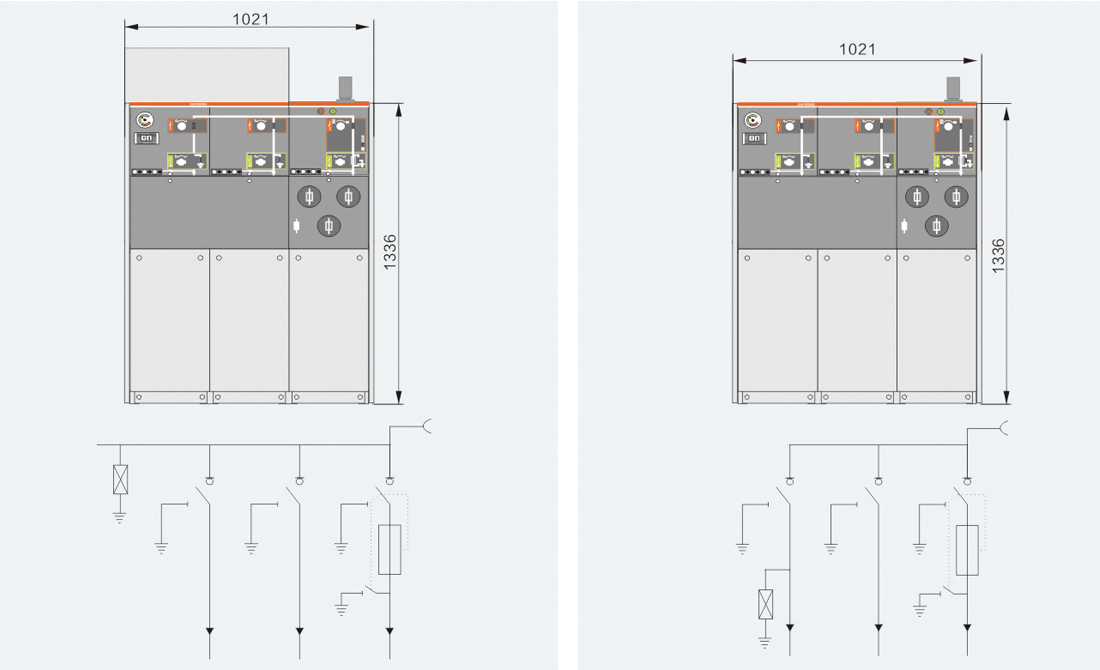

方案一SA+CCF+ 母线安装避雷器且予留扩展。 注:开关单元数不小于3。 |
|
方案二CCF+ 进线安装避雷器且予留扩展。 |
方案三 CCFFF=CF 一组最多为6个单元,超过6个单元时需扩展母线连接。
|
