HXGN15-12(F)、HXGN15-12(F•R)箱型固定交流金属封闭开关设备

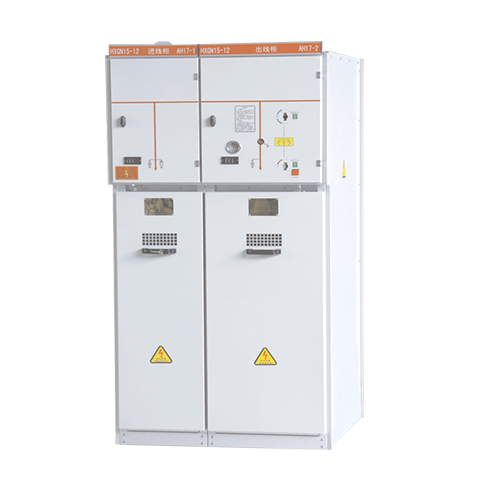

HXGN15-12(F)、HXGN15-12(F·R)箱式固定交流金属封闭开关设备(以下简称“开关设备”)，用于额定电压12kV、额定电流630A及以下的环网供电或幅射型供电系统中，尤其适合装入预装式变电站作为电力系统的控制和保护。本产品内装绝缘外壳的FN36-12D型六氟化硫负荷开关或FLRN36-12D型负荷开关一熔断器组合电器，具有体积小、重量轻、操作简便、操作力轻、联锁可靠、免维护等特点，是城市电网改造和建设需要的新一代高压开关设备本产品符合：GB3906《3~35k∨交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》，|EC298《额定电压1K∨以上50k∨及以下交流金属封闭开关设备和控制设备》，DL「T404《户内交流高压开关拒订货技术条件》标准。
产品介绍
 |

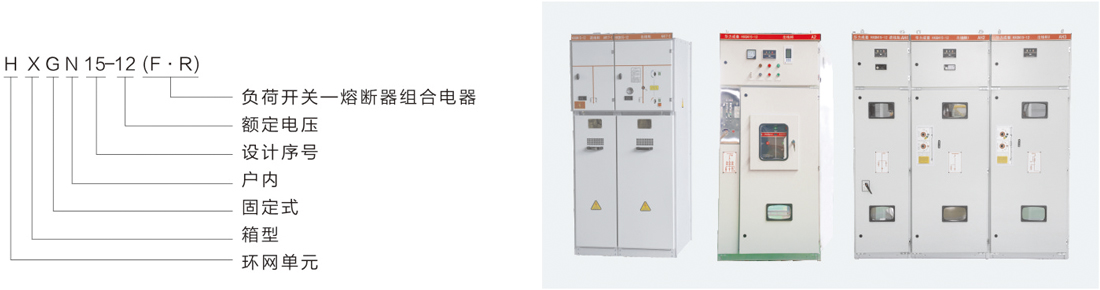

型号及含义 |
|
|
使用环境条件 |
周围空气温度：-15℃~+40℃。
海拔高度：2500m及以下。
湿度条件：日平均值不大于95%，水蒸气压力日平均值不超2.2kPa。月平均值不大于90%，水蒸气压力月平均值不超1.8kPa。
地震烈度：不超过8度；
没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。
|
|
主要技术参数 |
|
名称 |
单位 |
数据 |
|||
|
HXGN15-12(F) |
HXGN15-12(F•R) |
||||
|
额定电压 |
kV |
12 |
12 |
||
|
额定频率 |
Hz |
50 |
50 |
||
| 主母线额定电流 |
A |
630 |
630 |
||
| 熔断器最大额定电流 |
A |
- |
125 |
||
| 主回路额定短时耐受电流/额定短路持续时间 |
kA/s |
20/3 |
20/3 |
||
| 额定预期短路开断电流 |
kA |
- |
50 |
||
| 1min工颇耐受电压，相见、对地/断口 | kV |
42/48 |
42/48 |
||
|
雷电冲击耐受电压，相间、对地/断口 |
kV |
75/85 |
75/85 |
||
| 防护等级 |
|
IP2X |
IP2X |
||
|
|
结构特征 |
开关设备由柜体、主开关(SF6负荷开关或组合电器)、接地开关、仪表室、母线及其它电器元器件和辅助元件组成。
柜体由敷铝锌钢板经模数化成形组装而成。柜背后设有泄压通道，在出现内部故障时保护操作人员。
母线室的母线覆合绝缘，直接连接在负荷开关的接线端子上。三相母线按纵向排列，使得开关设备左右可任意扩展，极易变换其布局。
仪表室位于开关设备的上部，室内可装设电流表、电压表、指示灯以及电动操作机构等。
