接地故障处理
我国6~35kV中压系统主要采用中性点不接地或经消弧线圈接地的非有效接地方式,提高了中压系统的供电可行性。但这种接地方式也给中压输配电系统带来了一些问题,特别对于较高倍数的间歇性弧光接地过电压,如不能及时消除,可能造成避雷器热崩溃、电缆放炮、绝缘闪络等各类事故,引发第二点接地造成危害较大的相间事故。
这些事故表明中压系统中性点非有效接地方式会给系统电气设备的运行安全带来一些问题。解决这一问题的关键在于正确的故障选线和有效的后续处理。在正确确定故障支路的基础上,根据故障支路负载的重要性以及故障的性质来灵活、有效地确定故障的处理方式,形成系统解决方案。

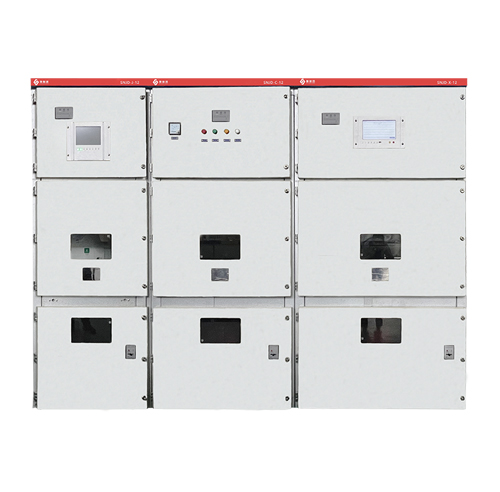

我公司研发的单相接地故障管理系统结合了消弧线圈接地和小电阻接地方式的优势,为系统提供更高的供电连续性,更精准的故障选线。接地故障管理系统通过软接地开关与消弧线圈的配合,能够快速且有效的故障点弧光处理,最大程度的保证了故障点的安全。
|

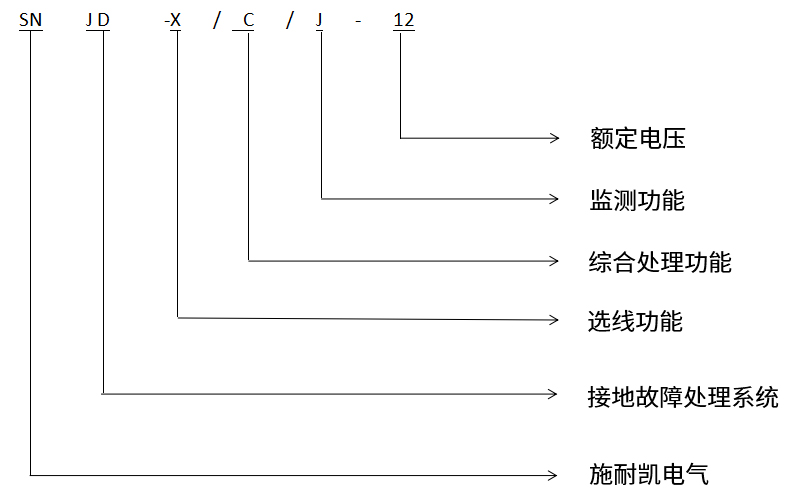

型号及含义 |
|
使用条件 |
周围空气温度:最高温度+40℃,最低温度-30℃。
湿度条件:日平均相对湿度:≤95%,日平均水蒸气压力不超过2.2kPa;月平均相对湿度:≤90%,月平均水蒸气压力不超过1.8kPa。
海拔高度:1000m及以下。
地震烈度:不超过8度
安装地点:户内没有腐蚀性或可燃性气体等明显污染的场所所。
注:有特殊要求与本公司协商解决。
|
订货须知(订货时须注明) |
1. 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。
2. 辅助回路接线原理图、端子排列图。
3. 开关设备内的电器元件的型号、规格、数量。
4. 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
5. 如开关设备之间或进线柜需要母线桥连接,应提倛母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据。
6. 需要附件、备件时,应提出种类和数量。
7. 开关设备使用在特殊环境条件,应在订货时详细说明。
