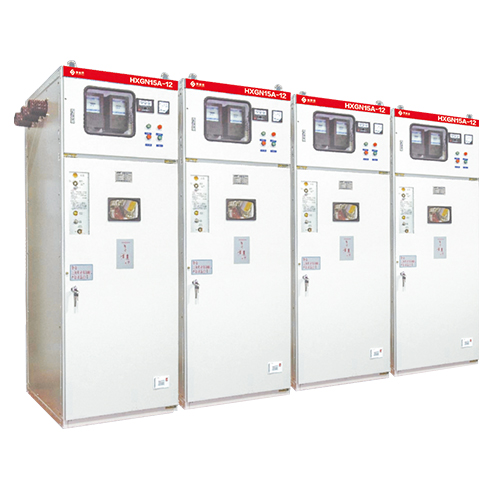

HXGN15A-12(F•R)箱型(固定)金属封闭环网开关设备
HXGN□-12(□R)/□型箱式(固定)金属封闭环网开关设备(简称环网柜),是为城市电网改造和建设需要而生产的新型高压开关柜。在供电系统中作为开断负荷电流以及关合短路电流之用,本环网柜配用寘空负荷开关,操作机构为弹簧操动杋构,该杋构既可手动操作,也可电动操作。开关和隔离刀配用于动操作机构,本环网柜成套性强、体积小、无火灾和爆炸危险,有可靠的“五防”功能。
产品介绍


适用范围


环网柜适用于交流10k∨、50Hz的配电系统中。广泛地用于城市电网建设和改造工程、工矿企业、髙层建筑和公共设施等,作为环网供电单元和终端设备,起着电能分配、控制和电气设备的保护作用,也可裝在箱式变电所中。本环网柜符合lEC420《高压交流负荷开关一熔断器组合电器》、GB3906-91《3-35k∨交流金属封闭开关设备》的有关规定。

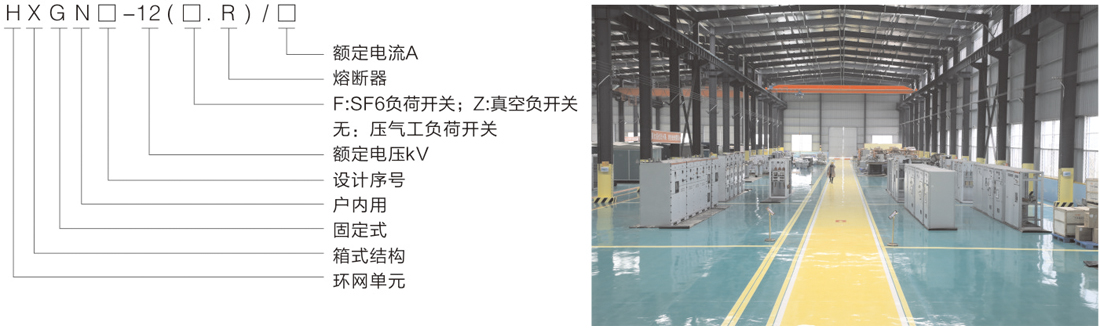

型号及含义




使用环境条件


周围空气温度:-25℃~+40℃

海拔高度:2500m及以下。

湿度条件:日平均值不大于95%,水蒸气压力日平均值不超2.2kPa。月平均值不大于90%,水蒸气压力月平均值不超1.8kPa。

地震烈度:不超过8度;

没有腐蚀性或可燃性气体等明显污染的场所。

注:超出上述正常使用条件时,用户可与本公司协商。



订货须知(订货时须注明)


1. 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。

2. 辅助回路接线原理图、端子排列图。

3. 开关设备内的电器元件的型号、规格、数量。

4. 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

5. 如开关设备之间或进线柜需要母线桥连接,应提倛母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据。

6. 需要附件、备件时,应提出种类和数量。

7. 开关设备使用在特殊环境条件,应在订货时详细说明。



主要技术参数


  项目
单位
  数据
  额定电压
kV
  12
  额定电流
  负荷开关柜
A   630
  组合电器柜
  125
  额定动稳定电流(峰值)
kA
  50
  4S热稳定电流 kA
  20
  额定有功负载开断电流 A
  630
  额定短路开断电流(组合电器柜) kA
  31.5
  额定短路关合电流(峰值) kA
  50
  1min工颇耐受电压 kV
  42(断口,48)
  雷电冲击耐受电压 kV
  75(断口,85)
  机械寿命

  10000
  额定交流电流(组合电器) A
  3150
  操作方式

  手动或电动
  防护等级

  IP2X




结构特征


2、功能单元环网柜主要配装FZN21-12630型二工位真空负荷开关,主要方案为进线柜和出线柜。

A、进线柜方案

柜内配装一台FZN21-12630型二工位真空负荷开关,柜内还可灵活配装CT、PT。主回路由一台FZN21-12630真空负荷开关配装隔离刀,可分别达到接通母线、隔离二个工位

B、出线柜方案

柜內配装一台FZRN21-12「125-31.5负荷开关一熔断器型组合电器,并在柜内可灵活装配CT、PTzη0避雷器。熔断器组合电器柜,熔管带有撞针,短路情况撞针撞击跳闸机构,实现快速开断,能有效地保护电器设备。

C、“五防”闭锁功能

a、送电操作:只有当柜体门关闭并锁定,操作接地开关到“打开”位置,才能操作负荷开关至合闸位置。

b、停电操作:当负荷开关处于开断位置,才能关合接地开关,接地开关处于关合位置时,插入绝缘了隔板到位,才能打开柜门。

c、真空火弧室与隔离刀有可靠的联锁,而隔离刀与接地刀互为联动,并与柜门联锁,绝缘隔板与柜门也有联锁。

d、两进线柜之间,进线柜与隔离柜间,亦可实现机械联锁。



环网供电原理

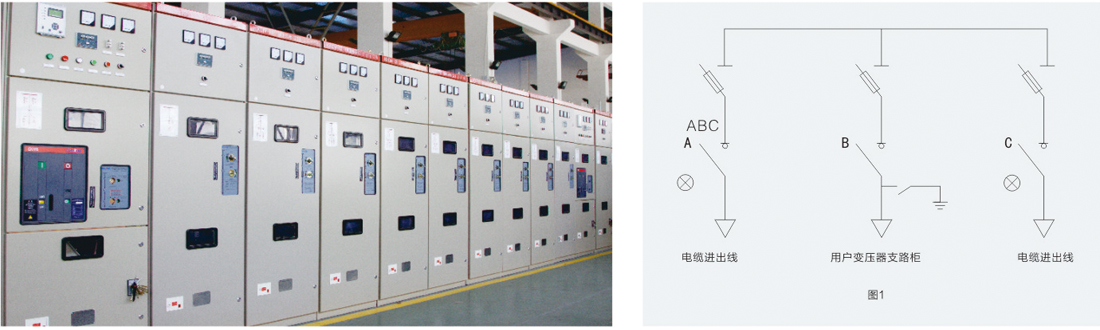

环网供电一般由三个基本单元组成(见图1)进出线柜作为环网单元,当任一线出现故障时,能及时隔离,并由另一单元保证用户变压器支路连续。用户回路环网柜对变压器起着保护和隔离作用,便于维护检修。环网柜可任意延展,并可根据用户要求由基本单元构成多种组合方案,可实现任何变(配)电所的任意组合方案。



结构性能特点

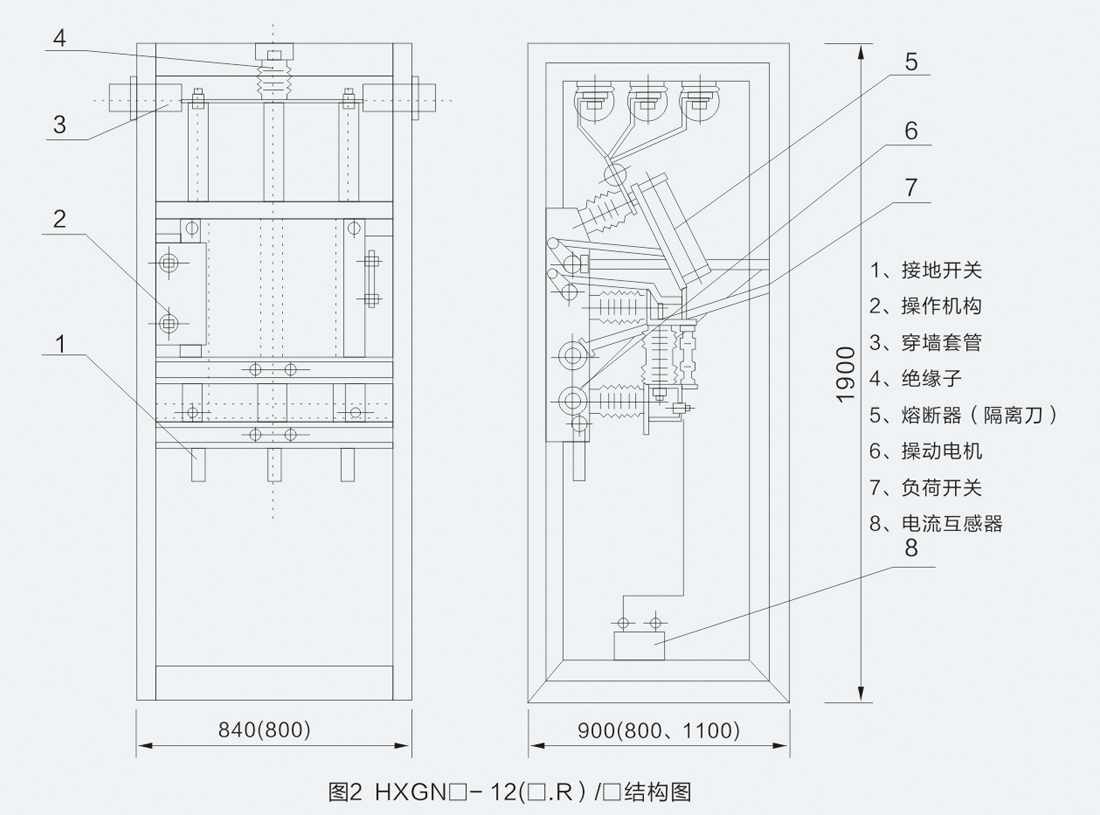

环网柜的外壳由基本骨架、顶板、面板、侧板组成封闭结构。环网柜的顶部为母线室,母线室的前面为仪表室,两室之间用钢板隔开,柜的上部有负荷开关室,中下部为电缆进出线和其它元件室。环网柜主要设备有真空负荷开关、隔离开关(或带熔断器隔离刀闸)、接地开关、避雷器、操作机构、联锁机构及测量、计量回路等组成。(见图2)

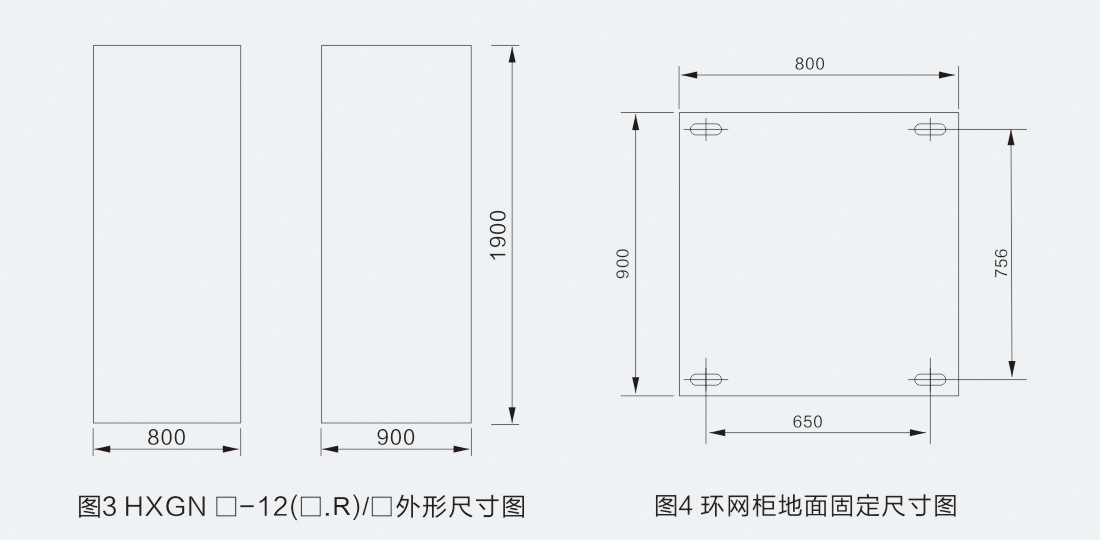

外形及安装尺寸
