元件
 |

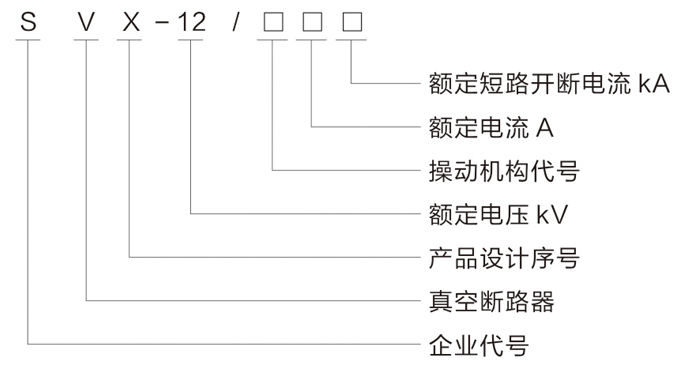

型号及含义 |
|
|
使用环境条件 |
断路器符合GB1984-89《交流高压断路器》、JB3855-1996《3.6-40.5kV户内交流高压真空断路器》、DLT403-200《12kV40.5kV高压真空断路器订货技术条件》标准要求，并符合EC56（87出版物）的相关要求
|
|
使用环境条件 |
A、环境温度
最高温度：+40℃
最低温度：-15℃B、环境温度日平均
相对湿度：
日平均相对湿度：≤95%
月平均相对湿度：≤90%
日平均蒸汽压：≤2.2×10Mpa
月平均蒸汽压：≤1.8×10Mpa
C、海拔高度：不超过1000m;
D、地震烈度不超过8度
E、使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。
|
|

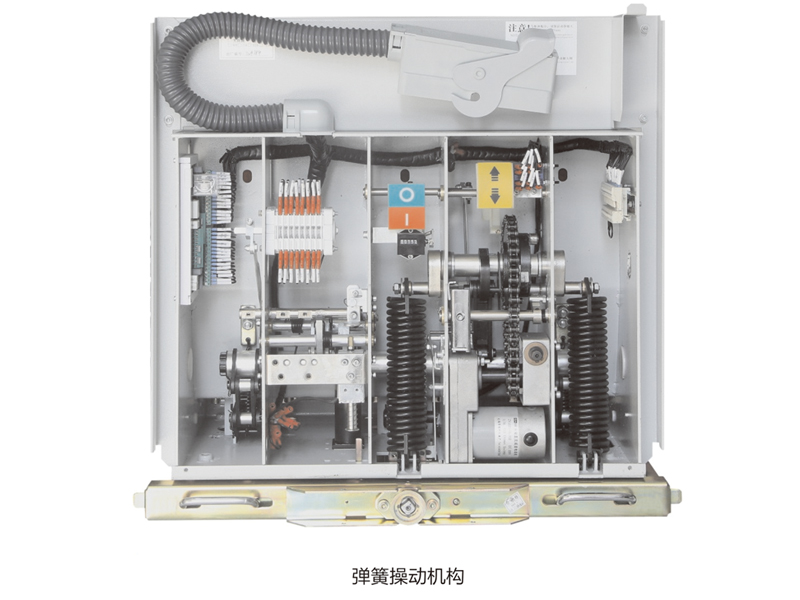

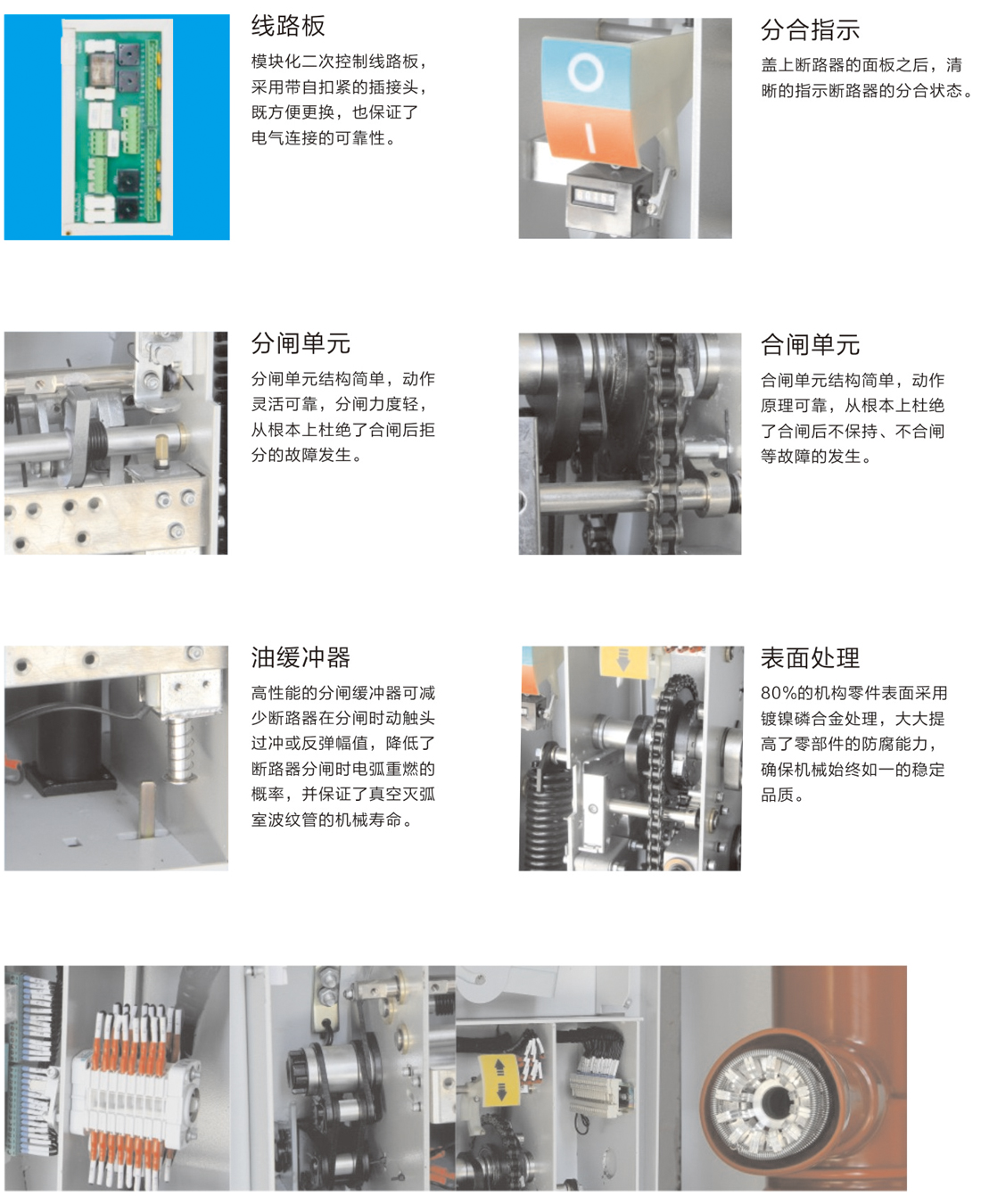

弹簧操纵机构 |
|
|

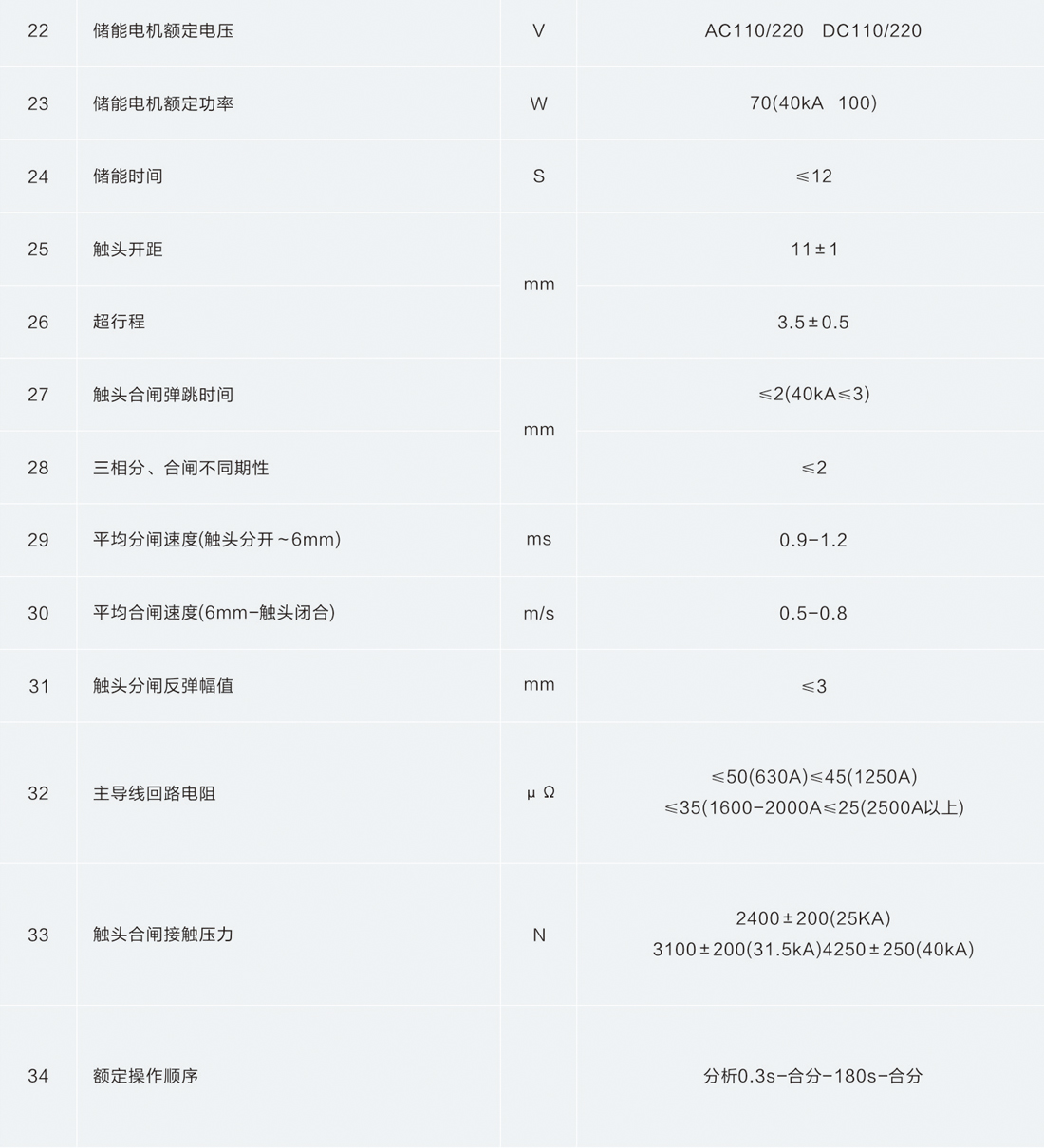

主要技术参数 |
|
|
安装、调试 |
断路器从包装箱中起吊时，挂钩应挂在断路器上有明显表示的起吊孔处,搬移时不得使上、下岀线臂受力,同时不应让断路器受到较大的冲击振动。
注：在正式进柜操作前,请按要求去除起吊装置。
断路器出厂前已经过严格的出厂检验，参数均符合技术要求，一次回路接通电前须做以下准备工作。
a、检查断路器有无损坏,如有损坏请停止使用。
b、清楚脏污，尤其是绝绿表面，由于运输过程或储存过程造成的脏污会影响产品绝缘性能。
c、用手动方式按规程操作短路器进行储能、合闸和分闸，观察储能状态，分和位置指示是否正常。
d、用操作电源操作断路器进行储能、合闸和分闸,观察储能状态，分合位置指示是否正常。
e、手车式断路器按如下步骤操作：
将推进手柄插入推进孔中，顺时针摇动为推动，逆时针摇动为推出。推进总行程2000-3mm。在分闸状态下，应顺利进入工作位置或试验位置，请中速转动手柄20圈，当听到“嗒”的一声时即为到位(切忌用力过大而损伤推进机构)，同时相应位置指示(S8S9)回路接通。
正式运行时额定电流1600A以上等级请按要求去除绝缘筒盖。进行工频耐压绝缘试验。
|
|

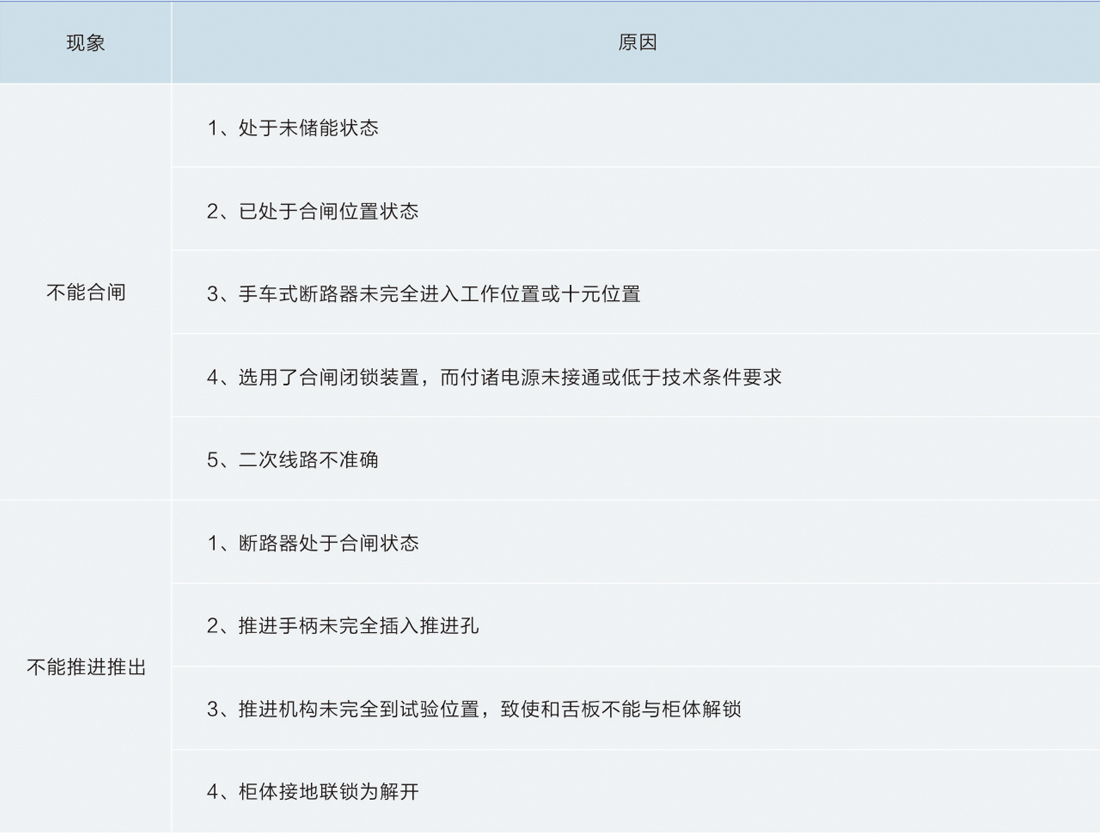

操作过程可能出现的现象 |
按上述原因检查后，仍有疑问的请与生产厂家联系。
|
|
维护与保养 |
本公司生产的断路器选用特制滑动轴承，采用特殊表面处理防锈工艺，配用长效润滑脂，在正常使用条件下，10-20年不需检修，但由于使用环境的差异，仍需进行必要的检查，维护工作。
1、视工作环境在6-12月内应对断路器本体进行适当检查。在外观检查后，需对设备表面的污秽受潮部分进行清洁，用干部揩拭绝缘件表面，然后用沾有清洗剂的绸布揩去其他污秽物（注意所用清洗剂能适用于塑料或合成塑料材料）。
2、当断了粗气长期放置时，可能使断路器活动部分产生阻滞，每年应对断路器进行至少5次的储能及合、分闸操作。
3、毎年应对断路器进行至少1次的绝缘测试以判断断路器真空灭弧室昰否漏气或其它外接原因造成绝缘强度的降低。
4、对于频繁操作场所，应注意严格控制在技术祭件规定的操作次数范围内，不能再超岀使用寿命继续使用。
|
|

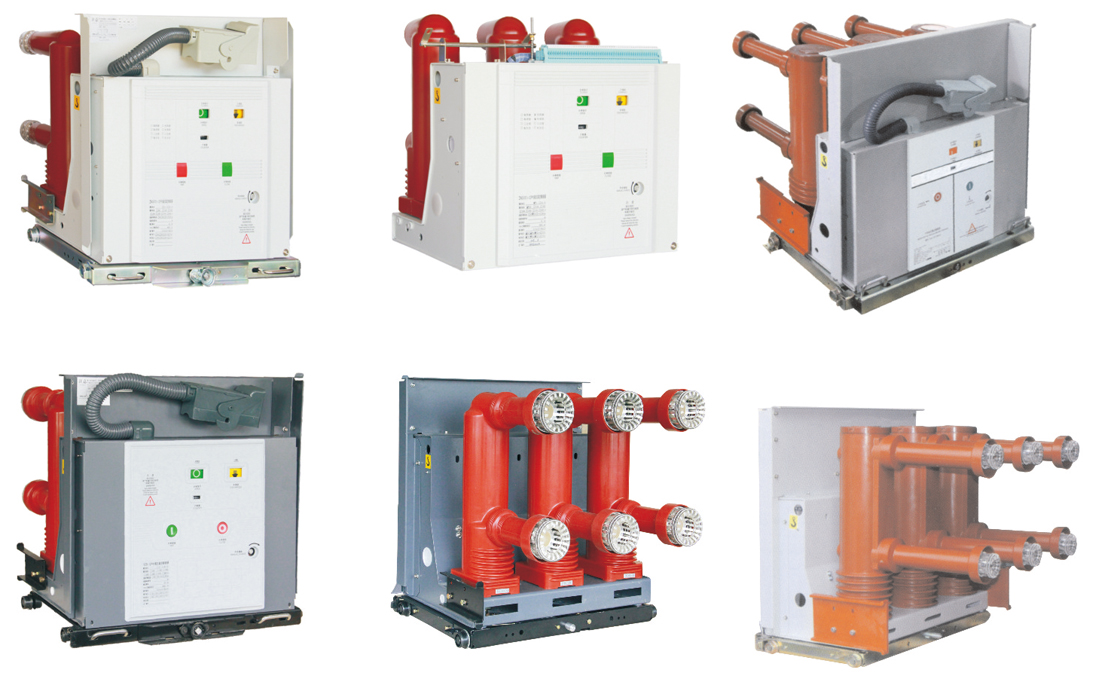

户内高压真空断路器产品展示 |
