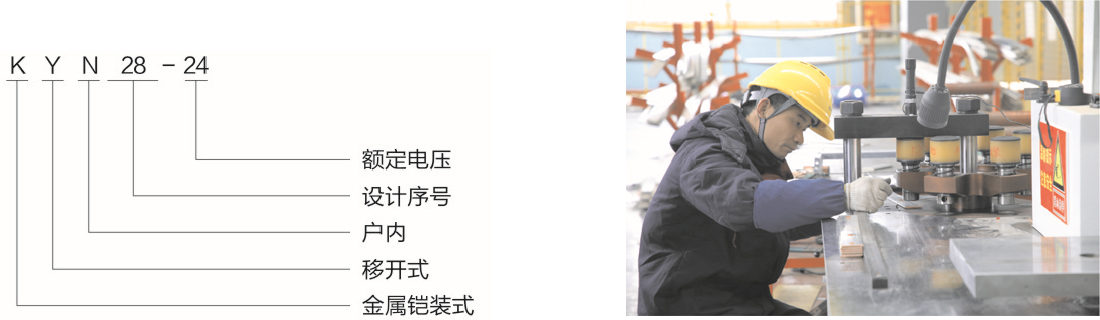

型号及含义

开关柜结构说明

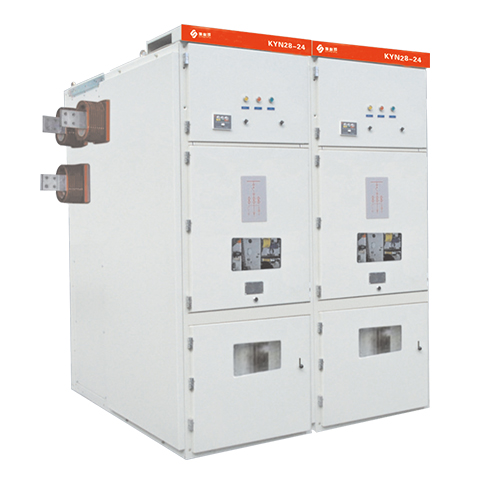

开关柜由固定的柜体和可移岀部分(简称手车)两大部分组成,开关设备柜体的外壳和各功能单元的隔板均采用国外进口2mm敷铝锌板栓接而成。开关柜外壳防护等级是|P4X。断路器室门打开时的防护等级是|P2X。KYN28A-24(以)型开关柜可配用D4-24、VS1-24等型号真空断路器手车。开关柜可安装成双重柜并列.即安装成背靠背或面对面双排排列。由于开关柜的安装与调试均在正面进行。所以开关柜可以靠墙安装。以节省占地面积。提高开关柜的安装性与安装上的灵活性。

使用环境条件

海拔高度：2500m及以下。

环境温度：上限+40℃，下限-10℃

相对湿度：日平均值不大于95%，月平均值不大于90%

空气中不得有导电尘埃及足以腐蚀金属和破坏绝缘的气体，没有火灾爆炸危险、严重污秽及剧烈震动的场所。

注：凡不符合上述环境条件时应在订货时提出，并按特殊要求制造。

订货须知（订货时须注明）

1. 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。

2. 辅助回路接线原理图、端子排列图。

3. 开关设备内的电器元件的型号、规格、数量。

4. 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

5. 如开关设备之间或进线柜需要母线桥连接，应提倛母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据。

6. 需要附件、备件时，应提出种类和数量。

7. 开关设备使用在特殊环境条件，应在订货时详细说明。
